Базовые понятия, используемые при кодировании

Интегральные признаки

Дельта

Условная точка, равноудаленная от трех, проходящих около нее потоков папиллярных линий, называется Дельтой. При определении Дельты не обязательно привязываться к каким-либо деталям строения папиллярных линий. Достаточно ориентировочно указать место, равноотстоящее от всех трех потоков.

Рис. 1-1

Центр

Центр, кроме своего местоположения, имеет направление - направление линии, проведенной из центра в сторону продолжения ножек петлеобразного участка узора. Если петля имеет изгиб, то направление вектора определяется по наиболее близкому к Центру петлеобразному участку узора.

Рис. 1-2

Z-Завиток

В завитковых узорах, в случаях, когда овалы или спирали приближаются к круговому строению, и оба Центра находятся близко друг к другу, можно ставить один центр, условно названный Z-Завиток. Он не имеет характеристики направление и равнозначен проставлению двух совпадающих центров, не имеющих направления.

Рис. 1-3

Установка интегрального признака Z-Завиток возможна, когда расстояние между Центрами мало, и папиллярные линии располагаются по кругу или спирали. Следует учитывать, что установка двух Центров несет большую информативность отпечатка, чем установка Z-Завитка. Это связано с наличием у Центров векторов направления. Поэтому, если на отпечатке явным образом выражено направление Центров, то рекомендуется устанавливать два Центра.

Система координат

Для проведения математического описания узора делается его привязка к прямоугольной системе координат. Вертикальная ось системы координат совмещается с продольной осью отпечатка. Правила определения начала координат будут сформулированы далее, поскольку они различаются для разных типов узоров.

Рис. 1-4

Типы папиллярных узоров

• Дуга
• Шатровая дуга
• Левая петля
• Правая петля
• Завиток
• Сложный завиток

Дуга

Рис. 1-5

Шатровая дуга

Рис. 1-6

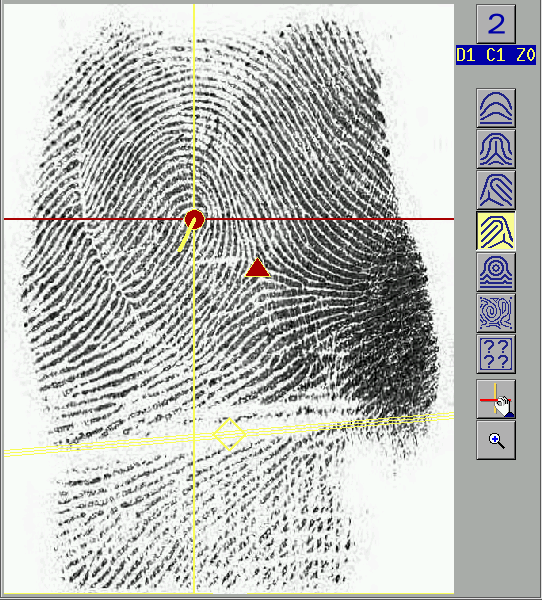

Левая петля и Правая петля

В Петлевых узорах выделяются одна Дельта и один Центр. Направление петли - левая или правая - определяется в соответствии со стороной узора, на которой начинаются и заканчиваются папиллярные линии, образующие петлю (Рис. 1-7).


Рис. 1-7

Если в Петлевом узоре расстояние между интегральными признаками - Центром и Дельтой - меньше или равно двум гребням, то необходимо установить дополнительный тип узора - Дугу (Рис. 1-8).


Рис. 1-8

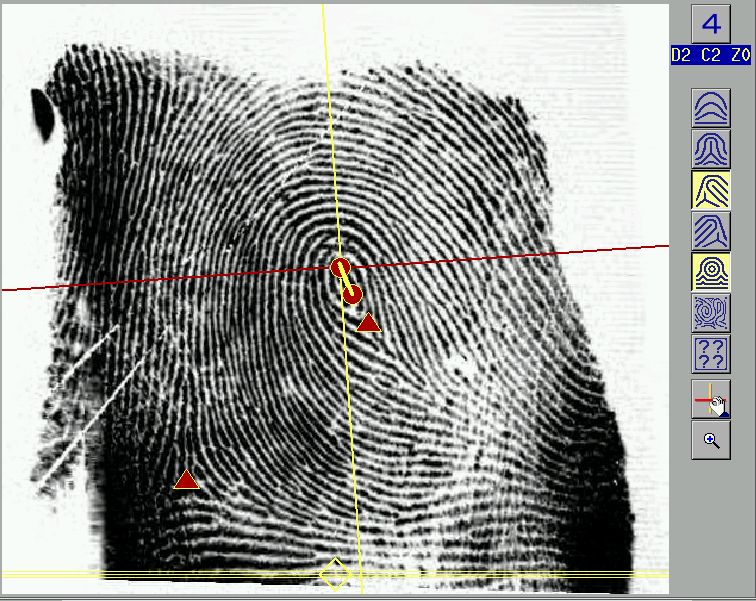

Для Петлевых узоров, в которых ножки одной или нескольких петель соединяются между собой или находятся на одной папиллярной линии, расположенной во внутренней петле (Рис. 1-9), всегда добавляется второй вариант типа узора - Завиток,  и устанавливаются два Центра (или один Z-Завиток). Если положение Дельты, образующейся в месте соединения ножки петли, однозначно не определено, то ее можно не ставить.


Рис. 1-9

Завиток

Рис. 1-10

Рис. 1-11

Зачастую Завитковые узоры содержат в себе признаки Петлевых узоров. Установка второго типа узора - Левой (Правой) петли необходима, если узор содержит две огибающие петли, Центры которых удалены друг от друга по горизонтали более, чем на пять гребней (Рис 1-12). Начало системы координат устанавливается в Центр с направлением вниз. По этому же Центру определяется направление петли - Левая или Правая.


Рис. 1-12

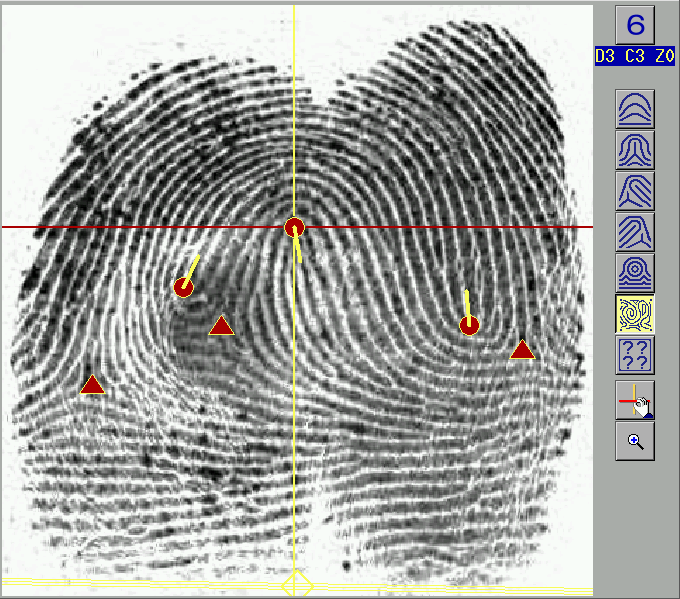

Сложный завиток

Рис. 1-13

Установка начала системы координат Сложнозавитковых узоров идентична установке начала системы координат Завитковых узоров.

Тип узора не определен

Отпечатки, плохие по качеству или содержащие травматические повреждения

Для установки интегральных признаков на отпечатке плохого качества или отпечатке, имеющем шрам в области признака, вводится допуск на его установку. Если интегральный признак попал в так называемую "грязную" зону и расстояние от края зоны до предполагаемого места установки интегрального признака больше допуска, то этот признак ставить нельзя.

Допуск на установку

• Центра = 2 гребня
• Дельты = 2 гребня

Рис. 2-1

Особенности кодирования отпечатков плохого качества

• Если прослеживается, пусть приблизительно, Дельта, то в зависимости от ее положения - справа или слева - устанавливается соответственно тип узора Левая петля или Правая петля.
• Если прослеживаются две Дельты или два Центра, то необходимо установить тип узора Завиток.

Начало системы координат для отпечатков плохого качества устанавливается в Центр с направлением вниз или Завиток (аналогично отпечаткам хорошего качества), а если эти интегральные признаки не установлены, то в их предполагаемое место нахождения.

Например, на отпечатке (Рис. 2-2) линии основного потока начинаются на одной стороне узора, приподнимаются в средней части и заканчиваются на другой стороне узора. Поэтому необходимо установить тип узора - Дуга. Можно предположить наличие Дельты чуть правее центра изображения, поэтому добавляется Левая петля. Начало координат устанавливается в место предполагаемого Центра.


Рис. 2-2

Установить интегральные признаки на следующем изображении (Рис. 2-3) не представляется возможным. Поток папиллярных линий исходит с левого края отпечатка, изгибается в центре и возвращается к левому краю, значит тип узора - Левая петля. Центральная часть петли достаточна широка и может иметь завитковое строение. Поэтому необходимо поставить также Завиток. Начало системы координат устанавливается в место предполагаемого Центра.


Рис. 2-3

Особенности кодирования отпечатков поврежденных пальцев

Если повреждение серьезно нарушает структуру потока папиллярных линий и разделяет узор на две отдельно стоящие группы интегральных признаков, то интегральные признаки устанавливаются с одной стороны от шрама на участке, имеющем наименьшую деформацию.

Если шрам находится в зоне установки интегрального признака и эта область претерпела серьезные изменения, то интегральный признак не устанавливается. Начало системы координат, если возможно, устанавливается на место предполагаемого Центра (Рис. 2-4).


Рис. 2-4

Если на отпечатке со шрамом нет возможности проследить место предполагаемого Центра, то начало системы координат устанавливается в центр изображения отпечатка (Рис. 2-5).


Рис. 2-5
