Кодирование следов

Назначение операции кодирования

Отсканированное изображение следа отпечатка пальца или ладони перед вводом в базу данных должно быть закодировано. Операция кодирования заключается в построении (автоматически или вручную) скелетного изображения следа, включающего не менее четырех частных признаков - для следа пальца и не менее шести частных признаков - для следа ладони.

Чтобы запустить процесс кодирования следов, нажмите кнопку  на панели управления АДИС. Появится окно выбора следа.

Окно выбора следа

Окно выбора следа содержит список следов, готовых к кодированию:

Каждая строка списка содержит информацию об одном следе:

• Имя файла следа
• Номер карточки следа
• Номер следа в карточке
• Вид преступления
• Признак срочного (литерного) запроса
• Дата создания запроса на сканирование следа

Для выбора следа для кодирования установите селектор списка на нужную строку и нажмите клавишу Enter. Перемещение по списку осуществляется при помощи клавиш-стрелок "Вверх" и "Вниз" или при помощи мыши.

Если окно выбора следа было открыто из окна кодирования, то клавишей Escape можно закрыть окно выбора и вернуться к кодированию прежнего следа.

Окно кодирования следа

Окно кодирования содержит панель просмотра изображения, меню и панель инструментов.

На панель просмотра изображения выводится выбранный след, предназначенный для кодирования. Баннер панели содержит информацию о номере следа, карточке следов и имени файла следа.

Во время выполнения какой-либо операции на баннере панели вместо имени файла следа будет отражено  название текущей операции.

В нижней части окна выводится дополнительная информация о кодируемом следе:

1. Тип объекта (след пальца или след ладони)
2. Размер исходного изображения (в пикселах)
3. Разрядность отсканированного изображения (количество бит на пиксель) - 8 или 16 и разрешение сканирования (точек на дюйм)
4. Используемый масштаб изображения
5. Тип включенного изображения (SHD, SRC, ENH, MSK, CNT, TIN)

В верхней части окна находится меню, часть пунктов которого продублирована панелью с кнопками.

Панель инструментов окна кодирования следов

Панель инструментов содержит две группы кнопок (кнопки управления операциями и кнопки управления изображением), а также различные индикаторы.

Кнопки управления операциями запускают ту или иную операцию кодирования и расположены в порядке их следования. Справа от кнопок имеются индикаторы, отмечающие выполненные операции.

При нажатии на одну из кнопок запускается выбранная операция. При этом вместо кнопок управления операциями появляется другой набор кнопок, предназначенных для выбранного этапа кодирования. Для выхода из запущенной операции на панели инструментов каждого этапа имеются кнопки:

Индикатор выполнения операции будет включен лишь в том случае, если она была завершена с сохранением параметров.

Кнопки управления операциями дублируются командами меню "След".

Индикатор типа следа показывает один из двух возможных типов следа, установленный оператором при сканировании изображения:

Если на этапе сканирования тип следа не был определен, индикатор будет иметь значение:

След неопределенного типа не будет отправлен в базу данных.

Индикатор типа узора фиксирует тип (или типы) дактилоскопического узора, который оператор установил для данного следа пальца в процессе кодирования. Изначально при входе в программу кодирования индикатор показывает для следа пальца неопределенный тип узора.

При кодировании следа ладони индикатор типа узора на панели отсутствует.

Индикатор времени показывает время (продолжительность) кодирования данного следа:

Если кликнуть мышью на индикаторе, то в течение 5 секунд индикатор будет показывать текущее (системное) время:

Кнопки управления изображением служат для выбора параметров изображения следа в окне кодирования: изменения масштаба, настроек яркости и контраста, эквализации и пр. (см. п. "Настройки изображения в окне кодирования").

Кнопки управления изображением дублируются командами меню "Изображение" и "Масштаб".

Порядок кодирования следа

Следы, которые приходится кодировать оператору, значительно отличаются по качеству различимого дактилоскопического рисунка. Условно их можно разделить на три категории: простые, сложные и очень сложные следы.

Последовательность кодирования следа пальца

В наиболее общем случае для кодирования следа необходимо выполнить следующие шаги:

1. Установите тип следа (для следа неопределенного типа).
2. Укажите тип узора (только для следа пальца).
3. Установите, если необходимо, пальцевую маску и длину рекомендательного списка.
4. Установите интегральные признаки, систему координат и допуски.
5. Нарисуйте границы кодируемого участка (части следа, которая должна закодироваться автоматически).
6. Запустите процесс фильтрации.
7. Проверьте, верно ли полученное скелетное изображение.
8. При необходимости исправьте скелет.
9. Отправьте готовый след в базу данных.

Способы кодирования

Набор операций, предоставляемых программой кодирования следов, позволяет закодировать след несколькими различными способами. Выбор способа кодирования для каждого следа произволен и зависит от предпочтений самого оператора. Но для каждой категории можно выбрать способ кодирования, позволяющий несколько сократить объем ручных операций и увеличить производительность труда оператора.

Три рекомендуемых способа представлены в таблице под номерами 1, 2 и 3. Операции следует выполнять в той последовательности, в которой они перечислены сверху вниз в соответствующей колонке:

Установка типа следа

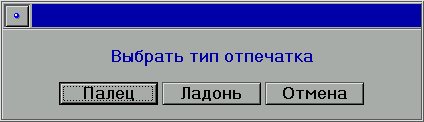

Если тип следа - след пальца или ладони - не был определен на этапе сканирования, необходимо указать его в процессе кодирования. Окно установки типа следа открывается автоматически после загрузки следа неопределенного типа в окно кодирования.

Для вызова окна установки типа следа в окне кодирования можно воспользоваться также командой меню "След" - "Установить тип отпечатка" или нажав клавишу F6.

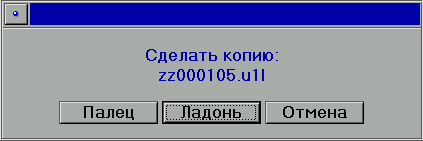

Для "проблемного" следа (когда нет возможности однозначно определить тип следа) рекомендуется закодировать его и как след пальца, и как след ладони. Для этого установите неопределенному следу один из типов. Затем выберите команду меню "След" - "Сделать копию следа" и укажите в открывшемся окне второй тип.

Копия следа с указанным типом появится в списке следов, предназначенных для кодирования, в окне выбора следа.

Установка типа узора

Установка типа узора позволяет системе при поиске в базе данных похожих объектов сравнивать след с отпечатками и следами установленного типа. Если в следе и в отпечатке не задано одинаковых типов узора, такие след и отпечаток не сравниваются совсем. При "неопределенном" типе узора сравнение будет производиться по всем отпечаткам и следам.

Соответственно, чем больше типов узоров для следа будет указано, тем меньше окажется скорость поиска. Но, в свою очередь, ошибка в определении типа узора (не задан нужный тип) обязательно приведет к пропуску "родного" отпечатка. Для следа с "неопределенным" типом узора скорость поиска самая низкая, но выбор "неопределенного" типа узора позволяет избежать пропуска по этой причине.

Для следов ладоней тип узора не устанавливается.

Для установки типа узора нажмите на панели инструментов кнопку:

Появится набор кнопок для установки типов узоров.

Внимательно посмотрите на изображение следа и попытайтесь установить типы узоров, которые могут быть присущи данному следу. См. также подраздел "Базовые понятия, используемые при кодировании" раздела "Кодирование дактилокарт" настоящего руководства.

Поскольку в большинстве случаев узор следа отображается не полностью, то при установке типов узоров для следов рекомендуется использовать принцип расширительного толкования. То есть для фрагмента папиллярного узора, видимого на следе, необходима установка всех допустимых типов узоров (за исключением тех случаев, когда тип узора можно определить однозначно и установка дополнительных узоров не требуется).

Тип узора выбирается нажатием соответствующей кнопки при помощи мыши или нажатием клавиатурного эквивалента этой кнопки ('1'..'6'). В подтверждение сделанного выбора рядом с кнопкой загорится зеленый индикатор. Для отмены ошибочно выбранного типа узора нужно повторно нажать ту же кнопку, после чего индикатор погаснет.

Варианты типов узора дублируются пиктограммами на индикаторе:

Допускается установка до четырех типов узора. В этом случае поиск будет проводиться по отпечаткам и следам, для которых установлен хотя бы один из перечисленных типов узора.

Если тип узора определить затруднительно, то необходимо указать "неопределенный" тип. Это равносильно установке всех возможных типов и поиск будет проводиться по всем имеющимся следам и отпечаткам.

Программа позволяет изменить (добавить или удалить) установленные типы узора в процессе кодирования. Для этого достаточно повторно войти в режим установки типа узора и внести соответствующие изменения.

Установка параметров поиска

К параметрам поиска относятся установка ограничения длины рекомендательного списка (количества похожих следов и отпечатков, найденных системой в базе данных для данного следа)  и пальцевой маски (каким пальцем или ладонью оставлен след). По умолчанию длина рекомендательного списка равна 20, в пальцевую маску будут включены все пальцы (обе ладони).

Если необходимо задать параметры поиска, отличные от установленных по умолчанию, нажмите на панели инструментов кнопку:

Установите ограничение длины рекомендательного списка с помощью ползункового регулятора:

Значение установленного ограничения отображается в заголовке регулятора.

Ограничение на длину рекомендательного списка соблюдается для рекомендательных списков "след - следы".  Длина рек. списков "след - отпечатки" будет определяться по количеству двойников, имеющихся в базе данных для отпечатка, похожего на вводимый след (все дактилокарты двойников будут включены в рекомендательный список сверх установленного ограничения).

Предполагается, что след пальца может соответствовать любому пальцу как левой, так и правой руки. Поэтому, во время поиска введенный след будет сравниваться с отпечатками всех пальцев. Аналогично, след ладони сравнивается с отпечатками и левых, и правых ладоней. Это правило можно изменить при помощи установки пальцевой (ладонной) маски поиска.

Пальцевая (ладонная) маска задается в случаях, когда однозначно ясно, какими пальцами (какой ладонью) оставлен след. Например, большим пальцем правой руки (палец 1). Или другой пример: след оставлен одним из пальцев правой руки, исключая большой (пальцы 2, 3, 4, 5). Аналогично, для следа ладони можно указать, левой или правой ладонью оставлен след.

Установите пальцевую (или ладонную) маску поиска при помощи нажатия кнопок:

Включаемые в поиск пальцы (ладони) отмечаются зелеными индикаторами. Чтобы исключить объект из поиска, нужно погасить индикатор, нажав на кнопку.

Если кнопка была нажата ошибочно, нужно нажать ее повторно.

Кнопка "Инвертировать маску" включает все индикаторы, бывшие выключенными, и выключает те, которые были включены

По умолчанию, в маску поиска входят все пальцы (или обе ладони).

Установка пальцевой маски повышает скорость поиска - сравнение производится только с отпечатками заданных пальцев.

Ошибка в определении пальцевой маски обязательно приведет к пропуску "родного" отпечатка.

Установка интегральных признаков и системы координат

Для установки интегральных признаков, имеющихся на изображении следа, а также системы координат и допусков, нажмите на панели инструментов кнопку

Открывшаяся панель инструментов будет содержать следующий набор кнопок:

Установка интегральных признаков

Если на следе ясно просматриваются какие-либо интегральные признаки (центры, дельты, завитки) - их нужно установить. Установленные интегральные признаки учитываются в поиске. Кроме того, установка интегральных признаков улучшает результат автоматической обработки (фильтрации) следа.

Установка значков, отмечающих интегральные особенности, производится при помощи кнопок:

Установка производится одним из двух способов:

1. Поместите указатель мыши на найденный на следе интегральный признак и нажмите на клавиатуре одну из клавиш:
• D - для установки Дельты;
• C - для установки Центра;
• Z - для установки Z-Завитка.
2. Выберите тип признака, используя соответствующую кнопку панели инструментов. Над выбранной кнопкой загорится зеленый индикатор. Поместите указатель мыши на интегральный признак и нажмите левую кнопку.

После установки значка Центр за указателем потянется луч, указывающий направление центра. Перемещая мышь вдоль направления потока папиллярных линий, укажите направление и нажмите левую кнопку мыши.

Если пиктограмма, обозначающая интегральный признак, установлена неточно, ее можно переместить в другое место на изображении. Для этого поместите указатель мыши на значок и нажмите левую кнопку. Не отпуская кнопку мыши, переместите значок на новое место. Отпустите кнопку.

Для удаления ошибочно установленного интегрального признака достаточно кликнуть по нему правой кнопкой мыши.

Установка начала координат и допусков

Для следов ладоней автоматически устанавливаются неопределенное положение и угол наклона системы координат.

Для следов пальцев действуют те же правила установки системы координат, что и для отпечатков на дактилокартах. Единственное дополнение - для следов указывается допуск на положение начала координат и допуск на ориентацию системы координат.

Оси системы координат изображаются в виде пересекающихся под прямым углом линий разного цвета.

Допуск на положение центра координат задается в виде окружности с радиусом, равным допуску. Центр окружности совмещен с центром системы координат. При поисках предполагается, что истинное местоположение центра координат с равной вероятностью может находиться в любой точке внутри данной окружности.

Допуск на ориентацию системы координат задается как сектор, ограниченный двумя лучами. Центральное направление (биссектриса) сектора совмещается с наиболее вероятным направлением оси ординат системы координат. При поисках предполагается, что истинное направление оси ординат с равной вероятностью может совпадать с направлением любого луча внутри данного сектора. Минимальный раствор этого сектора равен 40 градусам (от -20 до +20 градусов). При необходимости допуск можно увеличить.

Допуски предназначены для обеспечения совмещения систем координат на следе и на "родном" отпечатке. Несовмещение может быть вызвано разными причинами. Например, на следе не отобразился центр узора; точно указать ориентацию системы координат не представляется возможным и т. п. Хотя бы небольшое несовмещение систем координат на следе и на отпечатке будет присутствовать практически всегда. Поэтому при кодировании следов нельзя делать допуски нулевыми.

Рекомендуются следующие минимальные величины допусков:

• на местоположение центра координат: для петлевых и завитковых узоров - 2-3 гребня, для дуговых - 4-6 гребней;
• на ориентацию системы координат - плюс-минус 20 градусов.

Для установки начала координат и допусков на положение и угол служат кнопки:

Кнопка "Положение" позволяет установить положение начала координат и допуск на положение.

Поместите указатель мыши на кнопку "Положение":

• Для установки начала координат нажмите левую кнопку мыши и удерживайте ее нажатой. На изображении следа появится система координат с допусками. Движением мыши переместите систему координатных осей в требуемое место.
• Для установки допуска на положение начала координат нажмите правую кнопку мыши. Движением мыши измените размер окружности до требуемой величины.

Кнопка "Угол" позволяет установить угол наклона системы координат и допуск на угол.

Поместите указатель мыши на кнопку  "Угол":

• Для установки угла наклона осей координат нажмите и удерживайте левую кнопку мыши. Движением мыши вверх или вниз поверните систему координатных осей на требуемый угол.
• Для установки допуска на угол наклона осей координат нажмите и удерживайте правую кнопку мыши. Движением мыши измените сектор допуска до требуемой величины.

Кнопки "Неопр.", расположенные под кнопками "Положение" и "Угол" устанавливают для этих параметров неопределенные значения. Факт установки соответствующего параметра в "неопределенное" положение отмечается зеленым индикатором. Красный цвет индикатора сигнализирует, что соответствующий параметр системы координат ни разу не был изменен и находится в состоянии "не установлено".

Установка неопределенных параметров системы координат

Встречаются следы, для которых затруднительно, даже с большим допуском, указать местоположение центра координат, ориентацию системы координат. Для таких следов необходимо задавать неопределенное положение центра и/или неопределенную ориентацию с помощью кнопок установки параметров в неопределенное положение. Нажатие кнопки "Неопр." приводит к подсветке нажатой кнопки зеленым цветом.

Чем меньше допуски, тем выше скорость поиска. Наименьшая скорость поиска будет в случае неопределенной ориентации системы координат. Не рекомендуется задавать чрезмерно большие допуски. Допуски следует назначать с учетом ряда факторов - качества изображения следа, отобразившейся на следе зоны пальца, типа и вида папиллярного узора и т. п., исходя из разумных предположений об установке системы координат на "родном" отпечатке.

Недостаточные допуски приведут к пропуску "родного" отпечатка.

Изменение цвета объектов

У оператора АДИС имеется возможность выбрать наиболее удобные для него цвета элементов разметки следа:

Назначение кнопок:

1. Изменить цвет значков интегральных особенностей.
2. Изменить цвет "вертикальной" оси координат (оси ординат).
3. Изменить цвет "горизонтальной" оси координат (оси абсцисс).
4. Изменить цвет линий, отмечающих допуски на положение начала координат и на угол наклона оси ординат.

Выбор цвета осуществляется при помощи регулятора цвета.

Разметка границ

При автоматическом кодировании следа производится фильтрация и скелетизация изображения с автоматическим определением частных признаков следа, так называемых "точек". Автоматическое кодирование дает хорошие результаты лишь на достаточно хороших местах изображения следа. В местах, где дактилоскопический узор плохо различим, автоматически построенный скелет может содержать ошибки.

Чтобы ускорить автоматическую обработку и уменьшить количество неправильно определенных "точек", оператор должен исключить из автоматической обработки "плохие" места на следе. Это делается путем рисования границ, отделяющих "плохие" места от "хороших".

К "плохим" следует отнести места, где дактилоскопического узора нет или он плохо различим, или видимый узор принадлежит другому следу. К "плохим" могут быть отнесены места с большой кривизной потока (окрестности интегральных признаков).

"Плохие" места должны быть отделены от "хороших" замкнутой линией и закрашены (залиты).

Для прорисовки границ используется соответствующая кнопка панели инструментов:

Программа автоматически закрасит по периметру края изображения.

Процесс прорисовки границ осуществляется указателем мыши.

• Для рисования ломаной линии  поместите указатель мыши на начало будущей линии. Нажмите и отпустите левую кнопку мыши. Переместите указатель в другую точку изображения. За указателем потянется отрезок, соединяющий начальную и конечную точки. Нажмите и отпустите левую кнопку мыши. Конечная точка отрезка зафиксируется на изображении. Переместите указатель в конечную точку следующего отрезка. Чтобы прекратить рисование ломаной, нажмите правую кнопку мыши.
• Для рисования кривой линии поместите указатель мыши на начало будущей линии. Нажмите и удерживайте левую кнопку мыши. Перемещая мышь, нарисуйте кривую линию. Отпустите кнопку. Чтобы прекратить рисование нажмите и отпустите правую кнопку мыши.
• Стирание участка линии осуществляется при нажатой и удерживаемой правой кнопке мыши. Перемещайте указатель вдоль стираемой линии.
• Для заливки области необходимо сначала провести границу области, которую предстоит залить. Граница должна быть замкнута, то есть конец линии должен соединиться с ее началом, с краем изображения или с другой границей. В противном случае может оказаться залитым все изображение. Поместите указатель внутрь области и нажмите левую кнопку мыши, удерживая нажатой клавишу Ctrl.
• Очистка области происходит аналогично процессу заливки, только в данном случае среди залитой области стиранием проведите границу области, которую предстоит очистить. Нажмите правую кнопку мыши, удерживая нажатой клавишу Ctrl.
• Если последнее действие (например, заливка области) оказалось не слишком удачным, его можно отменить. Для этого нажмите на панели инструментов кнопку "Откат изменения".

Автоматические процессы кодирования частных признаков

Кодирование частных признаков в АДИС выполняется автоматически.

Характеристики частных признаков определяются по скелетному изображению следа в процессе скелетизации и не подлежат ручному редактированию. При необходимости редактирования частных признаков оператор вносит изменение в само скелетное изображение, после чего происходит повторная скелетизация.

Операция кодирования включает следующие автоматические процессы:

• Фильтрация
• Скелетизация
• Параметризация

Фильтрация запускается оператором для автоматического кодирования "хороших" участков следа. На результат фильтрации влияет наличие и положение интегральных особенностей.

Процесс фильтрации запускается нажатием на инструментальной панели кнопки

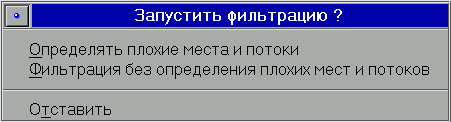

Программа предоставляет на выбор оператору два варианта фильтрации:

Выбор способа фильтрации зависит от качества следа (см. п. "Способы кодирования следа"). В наиболее полном, первом варианте, процесс фильтрации

• распознает папиллярный узор;
• формирует фильтрованное бинарное изображение;
• помечает плохие участки (в которых распознать папиллярный узор не представляется возможным);
• формирует поле потоков папиллярных линий.

Скелетизация запускается автоматически:

• после выполнения фильтрации;
• после ручного редактирования скелета (вслед за параметризацией).

Скелетизация обрабатывает только "хорошие" участки, в которых имеется либо фильтрованное бинарное изображение, либо сформированный вручную скелет:

• на основе фильтрованного бинарного изображения формирует скелет папиллярного узора;
• основываясь на скелетном изображении, выполняет автоматическое кодирование частных признаков.

Параметризация запускается только автоматически для учета внесенных оператором изменений скелетного изображения:

• после завершения ручного редактирования скелета;
• при отправке следа в базу данных.

Параметризация осуществляет следующие операции:

• по скелетному изображению помечает плохие участки на следе;
• формирует поле потоков папиллярных линий.

Каждый из автоматических процессов можно повторять произвольное количество раз. При этом следует иметь в виду, что:

• после запуска фильтрации автоматически запускается скелетизация. При этом изменения, ранее внесенные в скелет вручную, могут исчезнуть;
• после ручного редактирования скелета автоматически запускаются параметризация и затем - скелетизация;
• при отправке следа в базу данных автоматически запускается параметризация без последующего запуска скелетизации.

Правила кодирования частных признаков

Оператор может внести изменения в код следа  только путем редактирования скелета. Исключением из этого правила является удаление связей с неустойчивым гребневым счетом в области межпапиллярных образований.

При редактировании скелета оператор должен придерживаться следующих правил:

• Везде, где уверенно просматриваются папиллярные линии, должно быть построено скелетное изображение. Причем необходимо построить скелетное изображение и тех участков папиллярного узора, на которых отсутствуют частные признаки. Эта информация учитывается при поиске.
• На следе пальца должно быть закодировано не менее четырех частных признаков с определенным направлением, на следе ладони - не менее шести частных признаков. Это означает, что точки, имеющие "неопределенное направление", не учитываются при оценке результата кодирования следа (о типах частных признаков см. ниже в п. "Просмотр точек").
• Отдельно стоящие точки (различимые признаки на изображении следа, окруженные плохими местами) тоже должны быть закодированы.

Редактирование скелета

Для внесения изменения в полученный скелет на панели инструментов используется кнопка

Редактирование заключается в стирании и рисовании участков линий скелетного изображения, а также просмотре "точек", установленных в результате редактирования для текущего варианта скелета.

Для рисования скелета используются следующие возможности:

• "Подсветка цели" появляется, когда указатель мыши оказывается вблизи линии скелетного изображения. На ближайшей точке линии автоматически появляется целеуказатель в виде небольшого перекрестия. Перекрестие отмечает точку, в которой начнется новая линия, если начать рисование при данном положении указателя мыши. Это позволяет уменьшить необходимую точность позиционирования указателя мыши. При удалении указателя мыши от линии целеуказатель исчезает. При отсутствии целеуказателя новая линия начнется точно под острием указателя мыши.
• Для рисования ломаной линии  поместите указатель мыши на начало будущей линии. Нажмите и отпустите левую кнопку мыши. Переместите указатель в другую точку изображения. За указателем потянется отрезок, соединяющий начальную и конечную точки. Нажмите и отпустите левую кнопку мыши. Конечная точка отрезка зафиксируется на изображении. Переместите указатель в конечную точку следующего отрезка. Чтобы прекратить рисование ломаной, нажмите правую кнопку мыши.

  ---

  Примечание: если требуется, можно прокручивать изображение слайдером в процессе рисования ломаной линии. Прекращать рисование на время прокрутки при этом не требуется.

  ---

• Для рисования кривой линии поместите указатель мыши на начало будущей линии. Нажмите и удерживайте левую кнопку мыши. Перемещая мышь, нарисуйте кривую линию. Отпустите кнопку. Чтобы прекратить рисование нажмите и отпустите правую кнопку мыши.
• Стирание фрагмента линии осуществляется при нажатой и удерживаемой правой кнопкой мыши. Перемещайте указатель вдоль стираемой линии.
• Для стирания участка линии нажмите и удерживайте правую кнопку мыши. Нажмите и удерживайте клавишу Alt. Указатель мыши примет  крестообразный вид. Поместите указатель мыши на линию, которую следует стереть. Участок линии, ограниченный двумя ближайшими особенностями, автоматически выделится цветом. Отпустите клавишу Alt. Выделенный участок линии сотрется. Отпустите кнопку мыши.
• Редактор скелета позволяет также стереть часть изображения скелета путем очистки выделенной  области. Нажатие левой кнопки мыши при нажатой и удерживаемой клавише Ctrl позволяет выделить округлую область, правой - прямоугольную. Перемещая мышь, обозначьте область для очистки. При отпускании кнопки выделенная область очистится.
• Если последнее действие оказалось не слишком удачным, его можно отменить. Программа позволяет отменить до 10 последовательных изменений. Для отката последнего изменения нажмите на панели инструментов кнопку "Откат изменения".

Имеется возможность временно убрать нарисованное скелетное изображение для просмотра изображения собственно следа. Временное удаление осуществляется при помощи клавиш:

• Левый Shift - убрать все изображение скелета;
• Пробел - удалить изображение скелета в окрестности указателя мыши.

Построение скелета для кодирования частных признаков

На следах плохого качества могут присутствовать участки с фрагментарным узором, где видны отдельные дактилоскопические признаки, но не могут быть уверенно прослежены линии между признаками. Если такой признак уверенно различим, то он должен быть закодирован.

Такие точки кодируются путем рисования участков линий скелета, образующих точку, и двух соседних линий так, чтобы точка оказалась "закрытой" между этими линиями.

Кодирование окончания		Кодирование тройника

Для просмотра закодированных особенностей на панели инструментов используется кнопка

Если перед этим в скелет были внесены какие-либо изменения, будет выполнена параметризация следа.  Во время этого процесса заново устанавливаются границы кодируемого участка и кодируются частные признаки с учетом внесенных в скелет исправлений и добавлений. После просмотра можно продолжить редактирование скелета.

Просмотр точек

Во время операции просмотра точек на панели инструментов выводится информация о количестве закодированных на следе частных признаков:

Мелкие особенности отмечаются на изображении следа значками - "точками". Тройник отмечается квадратной "точкой", а окончание - круглой. Короткий отрезок (вектор), исходящий из центра значка, указывает направление потока папиллярных линий в окрестности точки.

Для точек, расположенных в местах с большой кривизной потока (обычно вблизи центров и дельт) программа не указывает направление. Такие точки называются "точками с неопределенным направлением".

Тройник:		Окончание:		Окончание с неопределенным направлением:

Для просмотра характеристик точки поместите на нее указатель мыши и нажмите левую (или правую) кнопку. Данная точка станет выбранной.

В окрестности выбранной точки выводятся ее характеристики, включая характеристику гребневого счета.  Если при выборе точки предварительно нажать и удерживать клавишу Ctrl, то вместо характеристик гребневого счета будут показаны характеристики связности.

Касательная окружность характеризует радиус кривизны потока в точке. Надпись типа "М=78" указывает локальный масштаб дактилоскопического узора в данной точке. Характеристики гребневого счета и связности представлены в виде линий, соединяющих эту точку с соседними, и соответствующих значений, указывающих количество пересекаемых папиллярных линий.

При повторном нажатии кнопки, появится окно сообщения с более подробной информацией о точке:

Существует возможность одновременного просмотра линий гребневого счета или связности, установленных на следе. Поместите указатель на область изображения, свободную от точек. Нажмите и удерживайте кнопку мыши одновременно с клавишей Ctrl:

При нажатой левой кнопке на изображении показываются линии гребневого счета для всех установленных на следе точек:

При нажатой правой кнопке показываются все линии связности:

Чтобы кратковременно убрать точки с изображения следа, нажмите Пробел или нажмите и удерживайте левый Shift.

Для просмотра статуса точек нажмите на клавиатуре левый Alt. Будут подсвечены те точки, у которых  характеристики уже были просмотрены.

Удаление линий гребневого счета

На следах, содержащих межпапиллярные образования, гребневый счет может оказаться "неустойчивым". Возможность "неустойчивости" гребневого счета возникает в случае, когда линия связи пересекает межпапиллярные образования или проходит вблизи окончания межпапиллярного образования.

В некоторых случаях идентификационное качество следа улучшится, если удалить линии с "неустойчивым" гребневым счетом.

Для удаления линии гребневого счета выполните следующие действия:

1. Выберите точку, линию которой требуется удалить. Программа покажет линии связи выбранной точки с соседними точками.
2. Поместите указатель мыши на соседнюю точку, линию связи с которой требуется удалить.
3. Нажмите и удерживайте клавишу Ctrl. Нажмите правую кнопку мыши. Линия исчезнет.

Чтобы удалить все линии гребневого счета для выбранной точки:

1. Выберите точку, для которой необходимо удалить все линии гребневого счета. Программа покажет линии гребневого счета выбранной точки с соседними точками.
2. Удерживайте указатель мыши на выбранной точке.
3. Нажмите и удерживайте клавишу Ctrl. Нажмите правую кнопку мыши. Удалятся все линии выбранной точки.

Если требуется восстановить линии, удаленные во время текущей операции просмотра точек, завершите операцию без записи изменений. Для этого нажмите клавишу Esc.

Если требуется восстановить все линии, включая удаленные во время предыдущих операций просмотра точек, запустите операцию скелетизации.

При необходимости оператор может изменять цвета элементов разметки следа:

	- цвет окружности, показывающей кривизну потока в окрестности точки
	- цвет значка, которым отмечаются тройники
	- цвет значка, которым отмечаются окончания
	- цвет линий, показывающих гребневый счет
	- цвет линий, показывающих связность
	- цвет значков, отмечающих интегральные признаки

При нажатии на любую из указанных кнопок, появляется регулятор цвета.

Редактирование потоков

Направление потока папиллярных линий является одной из характеристик, автоматически определяемых при кодировании следа. Направление потоков, кроме всего прочего, учитывается системой при фильтрации.

Причиной ошибок в автоматически построенном скелете могут быть ошибки в определении направлений. Такое бывает при дефектах исходного изображения, например, при наличии паразитных вкраплений на участках изображений папиллярных линий или при наложении нескольких следов. В этом случае может оказаться полезным ручное редактирование потоков и повторный запуск фильтрации. Если ошибки в автоматически построенном скелете будут исправлены вручную путем редактирования скелета без повторной фильтрации, редактировать потоки не требуется.

Для редактирования потоков нажмите на панели инструментов кнопку

Потоки изображаются в виде группы коротких отрезков, ориентированных вдоль потока. В месте, где направление потоков невозможно установить, вместо отрезка изображается окружность.

Если значительная часть  отрезков ориентирована не вдоль потока, нужно вручную повернуть некоторые из них. Соседние отрезки тоже изменят свое направление соответствующим образом.

Чтобы повернуть отрезок, поместите на него указатель мыши. Отрезок начнет "пульсировать" (будет циклически изменяться толщина линии). Нажмите и удерживайте левую кнопку мыши. Перемещая мышь, поверните отрезок на требуемый угол. Отпустите кнопку. Повернутые отрезки будут окрашены в другой цвет.

Чтобы установить неопределенное значение направления, поместите указатель мыши на отрезок и нажмите правую кнопку. Эта операция также меняет цвет символа.

Чтобы временно убрать с изображения следа символы направления потоков, нажмите левый Shift.

Чтобы изменить цвет символов направления потоков (и отрезков, и окружностей), нажмите одну из кнопок:

	- изменить цвет символов, подвергавшихся корректировке
	- изменить цвет символов, не подвергавшихся корректировке

Следует иметь в виду, что при изменении направления потоков построенное ранее скелетное изображение будет удалено. При сохранении измененного направления потоков нажатием на кнопку "Выйти с сохранением [F2]" появится предупреждение:

Нажатие на кнопку "Выход" подтверждает выход из редактирования потоков с сохранением внесенных изменений и удаление построенных ранее линий скелета. После этого рекомендуется выполнить фильтрацию без определения плохих мест и потоков.

Если необходимо отказаться от редактирования потоков, сохранив построенный ранее скелет, то нажмите на кнопку "Продолжить редактирование", а затем в окне редактирования потоков нажмите на кнопку "Выйти/не сохранять [Esc]".

Отправка следа в базу данных

Убедившись в правильности кодирования следа, нажмите на панели инструментов кнопку

След будет введен в базу данных АДИС. После этого автоматически начнутся поиски введенного следа среди объектов, уже хранящихся в базе данных.

После отправки следа в БД, окно кодирования будет закрыто. Появится окно выбора следа.

Настройки изображения в окне кодирования

В процессе кодирования следа оператор имеет возможность преобразовать изображение. Программные  преобразования служат для удобства кодирования и не влияют на изображение, которое будет записано в БД АДИС.

Для выбора преобразования изображения служат команды меню "Изображение", а также кнопки панели инструментов:

Команда меню	Кнопка	Функция
"Авторегулировка яркости /контраста"		Автоматически выбрать значения яркости и контраста для части изображения, видимой в окне.
"Регулятор яркости /контраста"		Открыть окно регулятора для ручного регулирования яркости и контраста.
"Исходное изображение"		Заменить изображение в окне просмотра исходным изображением.
"Эквализованное изображение"		Заменить изображение в окне просмотра эквализованным изображением. При выборе команды (нажатии на кнопку) последовательно изменяется уровень эквализации.
"Контрастированное изображение"		Заменить изображение в окне просмотра контрастированным изображением.
"Подсвеченное изображение"		Открыть окно регулятора угла освещения для замены изображения в окне просмотра "подсвеченным" изображением.
"Изображение маски"		Показать или убрать маску плохих мест (границы кодируемого участка).
"Изображение скелета"		Показать или убрать скелет следа.
"Наложение скелета"		Показать наложение исходного и скелетного изображений.

Кнопки панели инструментов (кроме кнопок регулировки яркости и контраста) имеют два положения: "включено" и "выключено", которые переключаются повторным нажатием на кнопку. Исключение составляет кнопка ENH, которая циклически переключает 5 состояний изображения (см ниже, п. "Эквализация"). Включенное изображение отмечается зеленым индикатором над соответствующей кнопкой.

Эквализация

Эквализация изображения - один из способов обработки, позволяющий сделать более явным изображение на плохо различимых участках следа. Функция эквализации в программе кодирования следа позволяет ступенчато изменять "уровень" эквализации.

Уровень эквализации определяет размеры окна, внутри которого осуществляется автоматический пересчет значений яркости точек при эквализации изображения. Увеличение размеров окна приводит к усилению взаимного влияния различных фрагментов на результат преобразования в масштабах всего изображения. То есть, для обеспечения улучшенного отображения деталей на изображениях, содержащих фрагменты с сильно отличающейся яркостью, рекомендуется использовать относительно меньший уровень эквализации, и наоборот.

Исходное изображение	Уровень 1	Уровень 2	Уровень 3	Уровень 4

Повторное обращение к пункту меню "Эквализованное изображение"  или нажатие на кнопку  циклически меняет уровень эквализации (всего 4 градации). Длина подсвеченной части индикатора пропорциональна уровню эквализации.

Регулятор яркости и контраста

Для настройки яркости и контраста изображения следа нажмите на панели инструментов кнопку  . Откроется окно регулятора.

В заголовок окна выводятся условные числа, соответствующие текущим значениям яркости и контраста.

Диапазон условных значений:

• яркость: от 0 до 255
• контраст: от -90 до +90

Значения по умолчанию:

• яркость : 128
• контраст: 45

Для изменения яркости используйте горизонтальный слайдер или клавиши Home, End, Ctrl+Home и Ctrl+End и стрелки Влево и Вправо.

Для изменения контраста используйте вертикальный слайдер или клавиши PageUp, PageDown, Ctrl+PageUp и Ctrl+PageDown и стрелки Вверх и Вниз

	Закончить настройку яркости и контраста, с сохранением вновь установленных параметров
	Восстановить прежние значения яркости и контраста
	Установить значения параметров по умолчанию
	Автоматически подобрать значения яркости и контраста для части изображения, видимой в окне.
	Обратить изображение

Для выхода из регулятора нажмите Escape или угловую кнопку.

Регулятор угла освещения

Включить подсветку изображения можно нажатием на панели инструментов кнопки: . Откроется окно регулятора угла освещения.

Изменяйте угол освещения изображения при помощи слайдера. Для выхода из регулятора нажмите Escape или угловую кнопку.

Выбор масштаба изображения

Для выбора масштаба изображения служат кнопки панели инструментов:

а также команды ниспадающего меню "Масштаб":

Масштаб 1:1 соответствует изображению, выведенному на экран без преобразования растра (каждый пиксел изображения отображен одним пикселом на экране).

Если  в результате увеличения изображения, оно не будет умещаться в окне кодирования,  на изображении появится рамка выбора кадра:

Перемещение рамки по изображению осуществляется вслед за движением мыши. Для увеличения ограниченного рамкой кадра нажмите кнопку мыши или любую из клавиш Enter, Esc, Пробел. Выделенная рамкой область отобразится в окне кодирования.

Вращение изображения

Функция вращения предназначена для поворота кодируемого следа на панели просмотра. Программа позволяет вращать след на угол от -180 до +180 градусов.

Для поворота следа, в меню "Вид" выберите команду "Вращение изображения". Появится регулятор поворота:

Поверните след слайдером или укажите требуемое значение угла в поле ввода угла поворота.

Чтобы повернуть изображение следа (на панели просмотра и в файле) на 90 или 180 градусов, в меню "След" выберите команду "Поворот на 90 градусов" или "Поворот на 180 градусов".

Дополнительные возможности программы кодирования следов

Просмотр текстовых данных следа

Текстовые данные следа доступны как из окна выбора следа, так и из окна кодирования. Для просмотра текстовых данных выберите в меню "След" команду "Просмотр текстовых данных" или нажмите клавишу F3. Появится окно:

Просмотр фотоизображений

Если файл с кодируемым следом содержит дополнительные фотоизображения как правило, это фотографии следа, оставленного на объекте, вещественных доказательств и т.п.), то в меню "След" окна кодирования становится активным пункт "Просмотр фотографий".

Для просмотра имеющихся фотографий выберите указанный пункт или нажмите клавишу F7. Откроется окно просмотра фотографий:

Окно содержит инструментальную панель и панель просмотра изображений. В нижней части окна находится информационное поле, куда выводится сопроводительный текст (комментарий, введенный оператором при сканировании изображения).

Кнопка	Клавиша	Функция
	Esc	Вернуться в окно кодирования
	Home	Показать первую фотографию
	End	Показать последнюю фотографию
	PgUp	Показать предыдущую фотографию
	PgDown	Показать следующую фотографию
	F10	Выйти из программы кодирования следов

Печать следа

Программа кодирования следов позволяет вывести на печать след и его текстовые данные непосредственно из окна кодирования. Для этого воспользуйтесь командой "Печать следа" ниспадающего меню "След". Откроется окно предпросмотра, в котором можно просмотреть выводимый на печать документ, установить настройки печати.

Подробно о печати документов в АДИС см. раздел "Вспомогательные операции общего назначения. "Печать из программ АДИС" настоящего Руководства.
