Сканирование дактилокарт

Этапы сканирования

Изображения с дактилокарты вводят в следующей последовательности:

• Сканирование отпечатков пальцев
• Сканирование контрольных оттисков
• Сканирование изображений лицевой и оборотной сторон бумажной дактилокарты (если есть)
• Сканирование отпечатков ладоней (если есть)
• Сканирование фотоизображений фас и профиль (если есть)
• Сканирование фотоизображений особых примет (если есть)

Когда заканчивается один этап и начинается следующий, появляется сообщение о том, каков следующий этап и который запрос используется.

В окне сканирования последнего этапа на панели инструментов появится кнопка , позволяющая перейти к кодированию дактилокарты. При нажатии на эту кнопку окно сканирования закроется. Откроется окно кодирования отсканированной дактилокарты.

Чтобы приступить к сканированию дактилокарт, нажмите на кнопку панели управления. На экране появится окно списка запросов.

Выбор типа сканера

Если к рабочей станции подключен не один, а несколько сканеров разных моделей, то одновременно с окном списка запросов появится и окно выбора сканера:

Выберите сканер, который собираетесь использовать, и нажмите OK.

Выбор запроса на сканирование

В окне списка запросов находится меню, инструментальная панель и список запросов на сканирование дактилокарт.

Список запросов представляет собой таблицу, в которой каждая строка соответствует одному запросу на сканирование дактилокарты. В столбцах таблицы отображена следующая информация:

• имя файла
• номер дактилокарты
• фамилия, имя, отчество
• пол
• дата рождения
• формат
• тип запроса (в поле выводятся значения: "Временный", если для дактилокарты был установлен признак временного хранения; "Труп" - при сканировании дактилокарты трупа,  "Досканир.", если дактилокарта была отправлена из базы данных на замену изображений бланков, контрольных оттисков и фотоизображений лица).
• признак внеочередного ввода дактилокарты

Список запросов отсортирован по операторам, которыми они были созданы, а внутри каждой  группы запросы отсортированы по номерам файлов. В самом начале группы оказываются литерные карты. При этом группа запросов, сформированная оператором, работающим с программой в настоящее время, находится в начале списка.

Когда запрос выбран, оператор может начать сканирование дактилокарты. По окончании сканирования вновь появится окно списка запросов.

Кнопка	Клавиша	Функция
	F10	Выход из программы сканирования
	Ctrl+R	Обновить список на экране
	Delete	Удалить запрос из списка
	F3	Просмотреть установочные данные запроса
	F4	Редактировать установочные данные
	Enter	Сканировать запрос
		Вкл./выкл. этап сканирования отпечатков пальцев
		Вкл./выкл. этап сканирования контрольных оттисков
		Вкл./выкл. этап сканирования бланков
		Вкл./выкл. этап сканирования ладоней
		Вкл./выкл. этап сканирования фото фас/профиль
		Вкл./выкл. этап сканирования фотоизображений особых примет
	F2	Открыть окно настроек сканирования
	F8	Установить параметры рассылки дактилокарт
		Сканирование в графические (TIFF, JPEG или BMP) файлы
	F1	Справка

Настройки сканирования дактилокарт

Для того чтобы определить источники получения изображений различных типов, выберите команду меню "Настройки" - "Настройки сканирования" . Откроется окно настроек сканирования.

Настройки, сделанные с помощью меню, сохраняются для всех  последующих сеансов сканирования.

Выбор источников получения изображений

Источник изображения для отпечатков пальцев, контрольных оттисков, отпечатков ладоней и бланков устанавливается в соответствующих полях окна настроек сканирования.

Фотоизображения лица и особых примет могут быть получены путем сканирования, отсняты с помощью видео-, теле- или фотокамеры, а также загружены из графических файлов. В соответствующих полях окна настроек сканирования могут быть установлены следующие значения:

После выбора источника на панели инструментов автоматически включится кнопка, соответствующая выбранному изображению. Хинт кнопки выводит информацию о типе изображения и типе его источника.

Настройки режимов сканирования

Если дактилоскопические изображения будут получены с помощью планшетного сканера, то установите режим сканирования для каждого типа изображений, а также для сканирования бланков. Режим сканирования выбирается из справочников соответствующих полей и может быть следующим:

• Бланк - может применяться для сканирования отпечатков пальцев, когда дактилокарты выполнены на одинаковых стандартных бланках. Сканирование будет начинаться на одинаковом, заранее установленном расстоянии от края дактилокарты. Расстояние от края дактилокарты до места начала сканирования определяется в поле "Отступ для бланка (мм), пальцы" - для сканирования отпечатков пальцев, и в поле "Отступ для бланка (мм), к.о." - для сканирования контрольных оттисков.
• БланкАвто - может применяться для сканирования контрольных оттисков, если дактилокарты выполнены на одинаковых стандартных бланках, и контрольные оттиски содержатся на одинаковом расстоянии от края дактилокарты на одной стороне с изображениями отпечатков. При установке режима БланкАвто сканирование контрольных оттисков будет начинаться на одинаковом, заранее установленном расстоянии от края дактилокарты и проходить автоматически после сканирования отпечатков.
• Авто - может применяться для сканирования отпечатков пальцев и контрольных оттисков в случаях, когда дактилокарты выполнены на чистом листе бумаги, и расстояние от верхнего края карты до изображений заранее неизвестно. Для использования режима Авто нарисуйте на дактилокарте жирную горизонтальную линию длиной 1-1.5 см на уровне верхней границы изображений отпечатков, начиная от левого края листа. Начало сканирования будет определяться системой автоматически по проведенной черте. Аналогичную линию нарисуйте для определения места расположения контрольных оттисков.
• Ручной - используется для дактилокарт с нестандартным расположением отпечатков и в других сложных случаях. Изображение, сканируемое во время поиска поля изображений, выводится на экран. Чтобы начать сканирование, оператор должен нажать Пробел или кнопку в тот момент, когда ожидается появление изображений отпечатков.

Сканирование лицевых и оборотных сторон бумажной дактилокарты может выполняться в двух режимах. В режиме Ручной сканирование выполняется в порядке очередности (после получения изображений отпечатков и контрольных оттисков). Режим БланкАвто рекомендуется использовать, если при выполнении предыдущих этапов положение бланка в сканере будет оставаться неизменным (отпечатки и контрольные оттиски располагаются на одной стороне бланка). При установке режима БланкАвто сканирование лицевой стороны бумажной дактилокарты выполняется автоматически после сканирования отпечатков и открытия окна кадрирования.

Настройки сканирования ладоней

В поле "Формат дактилокарты, ладони" имеется возможность определить формат бланка для сканирования ладоней:

• Горизонтально - изображения ладоней расположены горизонтально
• Вертикально, левая вверху - если изображения ладоней расположены вертикально, при этом левая ладонь находится ближе к верхнему краю дактилокарты
• Вертикально, левая внизу - если изображения ладоней расположены вертикально, при этом левая ладонь находится ближе к нижнему краю дактилокарты.

Настройки изображений, получаемых для записи в графические файлы

В поле "TIFF, JPEG" имеется возможность задать источник получения изображения, которое будет сохранено в графический файл (подробно см. п. "Сканирование в TIFF, JPEG или BMP файл"):

• Ч/Б из файла
• Цветные из файла
• Ч/Б со сканера
• Цветные со сканера
• Ч/Б с камеры
• Цветные с камеры

Настройка области сканирования

Возможные значения для поля "Область сканирования": B5 (182 x 257 мм), A4 (210 x 297 мм), Legal (8,5 x 14 дюймов), Letter (8,5 x 11 дюймов), FBI (8 x 8 дюймов), Максимальная, Задана пользователем.

При значении "Максимальная" полностью сканируется вся область, доступная для данной модели сканера.

Значение "Задана пользователем" предназначено для задания индивидуальных параметров области сканирования (эти параметры устанавливает администратор системы).

Если в поле "область сканирования" указать название одного из предлагаемых стандартных форматов бумаги, область сканирования автоматически будет ограничена до размеров листа соответствующего формата.

Изменение настроек в процессе сканирования

Оператор может изменить настройки перед любым из этапов сканирования дактилокарты, за исключением последнего этапа. Сделанные изменения действуют на всех оставшихся этапах сканирования дактилокарты, а также и в последующих сеансах сканирования.

Чтобы открыть окно "Настройки сканирования", нажмите Ctrl+F2.

Настройки указателя мыши

Оператор имеет возможность изменить цвет указателя мыши и его размер. Для этих целей служит подменю "Курсор мыши" в меню "Настройки":

Пункт "Цвет курсора" вызывает появление регулятора цвета:

Регулятор представляет собой вспомогательное окно с бар-индикаторами цветовых компонент.

Три индикатора слева задают цвет "тела" указателя. Три индикатора справа задают цвет фона ("оболочки" указателя).  Смещение границы цвета вверх или вниз увеличивает или уменьшает долю соответствующего тона в цвете указателя и фона.

Кнопкой  можно запомнить сделанные изменения, кнопкой  - отказаться от них.

Настройка списка рассылки дактилокарт

Если конфигурацией данной станции АДИС предусмотрена передача "сырых", то есть необработанных дактилокарт в другие АДИС, то файлы, полученные при сканировании дактилокарт, автоматически направляются в один или несколько адресов, указанных в конфигурационных файлах.

Если необходимо изменить список адресов АДИС-получателей дактилокарт, нажмите кнопку  в окне списка запросов. Появится окно рассылки, содержащее список АДИС, в которые могут быть направлены дактилокарты. АДИС-получатели карт отмечены в списке желтым цветом. Пометка текущей записи устанавливается или отменяется клавишей Insert. Если установленный набор получателей отличается от дефолтного списка, то окно рассылки будет автоматически открываться перед сканированием каждой новой дактилокарты.

Сканирование дактилокарты

Подготовка к сканированию

Положите дактилокарту в сканер. Сканируемая  дактилокарта должна лежать в сканере изображением вниз (к стеклу), в соответствии с инструкцией по использованию сканера. Дактилокарту следует сориентировать так, чтобы сканирование дактилокарты происходило от верхней части бланка к нижней.

При необходимости откройте окно настроек сканирования кнопкой  инструментальной панели и установите набор сканируемых изображений, а также режимы сканирования отпечатков пальцев и контрольных оттисков (варианты использования режимов сканирования для разных типов бланков описаны выше в пункте "Опции и настройки").

Выберите запрос в списке и, поместив дактилокарту в сканер, нажмите клавишу Enter (или щелкните левой кнопкой мыши по выбранному запросу, или нажмите кнопку ). Откроется окно сканирования дактилоскопических изображений.

Сканирование дактилоскопических изображений

Сканер начинает сканирование изображений с места, определенного настройками "Режим сканирования" и "Отступ для бланка". Если в настройках программы был установлен режим "Ручной", то момент, с которого начнется сканирование, должен быть отмечен нажатием на кнопку (клавишу Пробел). Для других режимов сканирование начнется автоматически с указанного места.

Центральную часть окна сканирования занимает панель просмотра, куда выводится изображение сканируемой дактилокарты. В заголовке панели просмотра отображается текстовая информация о сканируемой карте: номер карты, Ф.И.О. и дата рождения. Это позволяет оператору убедится в том, что сканируемая карта соответствует выбранному запросу. Кроме того, для отпечатков пальцев показывается и дактилоформула, если она имеется в составе текстовых данных сканируемой дактилокарты.

Нижняя часть окна сканирования содержит кнопки управления процессом сканирования. В заголовке инструментальной панели во время сканирования выводится название текущего процесса.

После того, как все изображения одного типа будут отсканированы, остановите сканирование, нажав на кнопку  (клавишу Enter). Сканирование прекратится, и отсканированные изображения появятся в окне кадрирования.

Если необходимо прервать процесс сканирования на текущем этапе, чтобы начать его заново, нажмите на кнопку  (клавишу Esc). Если необходимо прекратить сканирование и вернуться к списку запросов, нажмите на кнопку  (клавишу F10).

Установка рамок при сканировании дактилокарт

По завершении этапа основного сканирования автоматически определяется местоположение изображений и углы наклона осей десяти отпечатков пальцев на дактилокарте. На изображения устанавливаются рамки, ограничивающие те участки изображений, которые должны быть введены в АДИС.

Для работы в окне кадрирования дактилоскопических изображений предназначены следующие кнопки панели инструментов:

Кнопка	Дублирующая клавиша	Назначение
	Insert	Заменить текущее изображение отпечатка
	Delete	Отметить ампутированный палец
	F5	Отметить забинтованный палец
	F6	Отметить шрамированный палец
	F9	Поменять местами руки
	F7	Поменять порядок пальцев на правой руке
	F8	Поменять порядок пальцев на левой руке
	Esc	Пересканировать
	F10	Вернуться в список запросов без сохранения
	Ctrl+F2	Открыть окно настроек сканирования
	Пробел	Сохранить ограниченные рамками изображения
	F1	Справка

Рамка должна быть установлена таким образом, чтобы ее левая, верхняя и правая линия проходили почти вплотную к отпечатку, а нижняя - по флексорной складке первой фаланги.

Линия, проходящая сверху вниз через центр рамки, называется осью отпечатка. Оператор должен повернуть ось отпечатка так, чтобы она была параллельна оси пальца.

Рамки помечены в соответствии с принятой нумерацией пальцев:

1	-	правый большой палец
2	-	правый указательный палец
3	-	правый средний палец
4	-	правый безымяный палец
5	-	правый мизинец
...		... ...
0	-	левый мизинец

Номер указан в правом нижнем углу каждой рамки.

Активная рамка

Активной рамкой, как правило, является та, на которой стоит (или недавно стоял) указатель мыши. Активная рамка выделяется красным цветом. Остальные рамки имеют синий цвет. Кроме того, номер активной рамки выделяется цветом на инструментальной панели:

Другие способы сделать нужную рамку активной:

• Нажать соответствующую клавишу от 1 до 0
• Переключаться между рамками клавишей Tab
• Выбрать мышью соответствующую кнопку на инструментальной панели.

У каждой рамки есть "чувствительные" области. Они позволяют оператору манипулировать с рамкой. Когда указатель мыши перемещается в такую область, форма указателя изменяется.

Для дактилоскопических изображений существует простой и удобный способ последовательного обхода рамок. При этом используется только левая кнопка мыши:

1. Поместите указатель мыши на первую рамку в область "руки". Нажмите и удерживайте левую кнопку мыши. Переместите рамку на первый отпечаток в нужное положение. Отпустите кнопку. Указатель автоматически переместится в правый нижний угол рамки, где превратится в "угловую двустороннюю стрелку ".
2. Нажмите и удерживайте левую кнопку мыши. Установите необходимый размер рамки. Отпустите кнопку. Указатель автоматически переместится в центр рамки и превратится в "две круговые стрелки".
3. Нажмите и удерживайте левую кнопку мыши. Установите нужный наклон вертикальной оси координат. Отпустите кнопку. Указатель переместится в левый верхний угол следующей рамки и вновь превратится в "руку".

Нарушенный порядок прокатки пальцев

Любое нарушение традиционного порядка следования отпечатков пальцев в дактилокарте должно быть исправлено оператором при установке рамок. Именно номер рамки, установленной на отпечаток, определяет, под каким номером этот отпечаток будет храниться в базе данных АДИС.

Самый универсальный способ восстановления порядка - последовательная установка всех рамок на соответствующие отпечатки.  Но для исправления наиболее часто встречающихся ошибок прокатки в АДИС имеются более удобные средства.

Если на дактилокарте перепутаны руки (сначала прокатана левая, затем правая рука), нажмите клавишу F9 или кнопку . В результате рамки будут перенумерованы в следующем порядке:

Если правая рука на дактилокарте прокатана в обратном порядке, т.е., 5...1, нажмите F7 или кнопку . Рамки будут перенумерованы в следующем порядке:

Если левая рука на дактилокарте прокатана в обратном порядке, т.е., 10...6, нажмите F8 или кнопку . Рамки будут перенумерованы в следующем порядке:

Поврежденные или отсутствующие пальцы

Если дактилокарта содержит поврежденные или отсутствующие пальцы, то они автоматически помечаются соответствующими рамками.

• Рамка для поврежденного пальца (имеющего шрам) аналогична обычной, но отмечена символом 'N' в правом верхнем углу: .
• Рамка для "ампутированного" пальца выглядит следующим образом: . Размеры такой рамки не изменяются. Оператор может только перемещать ее, как единое целое.
• Рамка для "забинтованного" пальца выглядит так: . Ее можно только перемещать, как единое целое.

• чтобы "ампутировать" палец, нажмите клавишу Delete, работающую как включатель/выключатель. То же действие осуществляется нажатием кнопки  на панели управления;
• чтобы "забинтовать" палец, нажмите клавишу F5 или кнопку  на панели управления;
• чтобы пометить палец как поврежденный, нажмите клавишу F6 или кнопку .

Замена отпечатков плохого качества

Если некоторые отпечатки на дактилокарте плохого качества, то оператор может заменить их отпечатками с контрольных оттисков или с другой дактилокарты этого же лица.

Для этого негодные отпечатки нужно "пометить", нажав клавишу Insert либо кнопку  на панели управления. В результате рамка примет следующий вид:. Такой отпечаток называется "помеченным для замены".

Изображения, помеченные оператором для замены, не будут записаны в файл. Вместо этого сразу после записи остальных изображений в файл система предложит оператору отсканировать следующий кадр, содержащий недостающие отпечатки.

Отсканировав второй лист, оператор сможет манипулировать только теми рамками, которые были отмечены при первом сканировании. Необходимо правильно установить оставшиеся рамки и записать изображения в файл.

На последующих листах тоже можно помечать пальцы как "ампутированные", "забинтованные" и "поврежденные", а также отмечать рамки для повторного сканирования. Но уже нельзя менять нумерацию рамок ("переставлять руки" или менять порядок пальцев на руках).

Запись изображений отпечатков в файл дактилокарты

По окончании установки рамок, нажмите клавишу Пробел или кнопку . Отпечатки пальцев запишутся в файл создаваемой дактилокарты.

В зависимости от настройки программы, после записи начнется сканирование других изображений данной дактилокарты или появится список запросов.

При необходимости измените настройки программы для оставшихся этапов сканирования (Ctrl+F2).

Автоматическая оптимизация изображений

Система, если это необходимо,  оптимизирует качество записываемых изображений путем вариации яркости и контраста сканера. Эта автоматическая операция проводится, например, для дактилокарт на темной бумаге.

После окончания основного сканирования, как только автоматически расставятся рамки для отпечатков пальцев на дактилокарте, по ним оцениваются предварительные значения яркости и контраста. Если система признает эти значения не оптимальными, то дискета на изображении кнопки "Запись в файл" окрасится в красный цвет .

После коррекции рамок оператором и нажатия кнопки по всем изображениям, попавшим в рамки, рассчитываются оптимальные значения яркости/контраста. В случае необходимости автоматически вновь запустится сканер, и те же изображения будут пересканированы уже с новыми, оптимальными (так называемыми, автоматическими) параметрами яркости/контраста.

Поскольку при пересканировании  учитывается местоположение рамок на предыдущем этапе сканирования, необходимо, чтобы дактилокарта находилась на том же месте. После нажатия кнопки "Запись в файл" нельзя вынимать из сканера дактилокарту, по крайней мере, до момента превращения указателя мыши в "часы", что свидетельствует о начавшейся записи в файл.

Особенности установки рамок для контрольных оттисков

Для контрольных оттисков система рисует рамки, но не устанавливает их на изображения. Оператор должен перенести рамку на соответствующее изображение и придать ей нужные размеры и ориентацию.

Координатная ось может быть повернута в нужную сторону на угол до 180 градусов. Изображения контрольных оттисков будут записаны в файл с учетом установленного оператором угла наклона оси.

Рамки для контрольных оттисков  обозначаются (в правом нижнем углу) следующим образом:

• Л4 - четыре левых контрольных оттиска,
• ЛБ - левый большой палец,
• ПБ - правый большой палец,
• П4 - четыре правых контрольных оттиска.

Особенности установки рамок для отпечатков ладоней

Для отпечатков ладоней система рисует рамки, но не устанавливает их на изображения. Оператор должен перенести рамку на соответствующее изображение и придать ей нужные размеры и ориентацию.

В обычном режиме рамки для ладоней обозначаются (в правом нижнем углу) следующим образом:

• Л-ПЛ - левая ладонь
• П-ПЛ - правая ладонь

Если ладони на бланке размещены вертикально, то перед началом сканирования откройте окно настроек и установите нужное значение в поле "Формат бланка, ладони". Расположение и ориентация рамок будут заданы в соответствии с выбранными настройками. Например:

В поле "Формат бланка, ладони" окна настроек выбрано значение "Горизонтально"	В поле "Формат бланка, ладони" окна настроек выбрано значение "Вертикально, левая внизу"

При установке рамок на отпечатки ладоней задайте направление вертикальной оси между средним и безымянным пальцем. Для поворота оси поместите указатель мыши в центр рамки, перемещайте мышь, нажав и удерживая левую кнопку. Изображения ладоней будут записаны в файл с учетом установленного оператором угла наклона оси.

Система позволяет сканировать боковые поверхности ладоней, а также верхние и нижние части ладоней. При соответствующих настройках сканирования, установленных администратором, в окне сканирования ладоней могут отображаться следующие рамки:

• Л-РЛ - боковая поверхность левой ладони
• П-РЛ - боковая поверхность правой ладони
• Л-ВЛ - верхняя часть левой ладони
• П-ВЛ - верхняя часть правой ладони
• Л-НЛ - нижняя часть левой ладони
• П-НЛ - нижняя часть правой ладони

Особенности сканирования дактилокарт неопознанных трупов

Дактилокарты неопознанных трупов содержат отпечатки не всегда удовлетворительного качества. Поэтому в процессе сканирования дактилокарты трупа необходимо визуально оценить качество вводимых отпечатков.

Критерием качества в данном случае является площадь поверхности полученного отпечатка. Если участок с видимым папиллярным узором составляет 60 процентов от всей поверхности ногтевой фаланги соответствующего пальца, то качество считается удовлетворительным.

Если на карте трупа нет хотя бы двух отпечатков удовлетворительного качества, то нужно дополнительно ввести отпечатки двух пальцев с наилучшим качеством, как следы. Для этого после завершения сканирования дактилокарты откройте окно ввода текстовых данных следа и создайте запрос на сканирование следов. В запросе введите необходимые комментарии и укажите, если это известно, пол трупа. Отсканируйте отпечатки наилучшего качества как следы одной карточки (достаточно двух отпечатков). Закодируйте следы с указанием номера пальца в маске поиска.

Результаты поисков в таком случае складываются из рекомендательного списка "карта - карты"  и "след - карты".

Отказ от сканирования в процессе сканирования

1. Отсканируйте минимальный участок карты.
2. Отметьте ВСЕ объекты текущего этапа как "ампутированные".
3. Нажмите кнопку записи в файл .

   Сканирование лицевой и оборотной сторон бумажной дактилокарты

При появлении сообщения о начале этапа сканирования бланков (после сканирования отпечатков и контрольных оттисков) установите первую страницу бумажной дактилокарты в сканере и начните сканирование. На экран будет выведено отсканированное изображение. Поверх него откроется окно:

Убедитесь, что отсканировано нужное изображение и нажмите на кнопку "Сохранить". Появится окно:

Чтобы продолжить сканирование изображений бумажной дактилокарты, установите нужную страницу в сканере и нажмите на кнопку "Продолжить".  Если все изображения бланков отсканированы, то нажмите на кнопку "Выход". Программа перейдет к следующему этапу сканирования.

Сканирование фотоизображений

Наряду с дактилоскопическими изображениями, дактилокарта может содержать фотографии фаса и профиля зарегистрированного лица, фотографии его особых примет (татуировок, шрамов, родимых пятен и т.д.), а также полные изображения лицевых и оборотных сторон бумажной дактилокарты, именуемых в интерфейсе программы "бланками". АДИС позволяет вводить и хранить эти изображения в базе данных. В составе каждой дактилокарты может быть введено до 100 изображений особых примет и бланков.

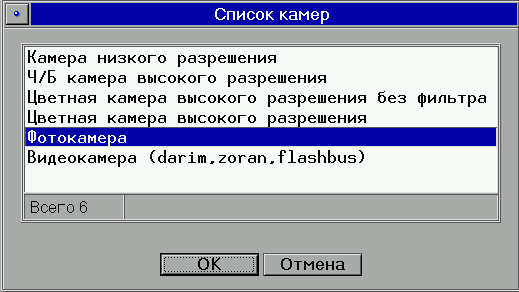

Устройствами для ввода изображенийлица и особых примет могут быть видео- или фотокамера, сканер или графический файл. Источник изображения указывается в настройках программы.

Окно сканирования фотоизображений

Окно сканирования фотоизображений содержит инструментальную панель, а также панель просмотра, куда выводятся сканируемые фотоизображения.

В заголовок панели просмотра выводится номер используемого запроса, тип изображения (фас/профиль или особая примета) и порядковый номер, если это особая примета. Окно сканирования фотографий лица и окно сканирования особых примет выглядят почти одинаково. Единственное их отличие - отсутствие кнопок "Отметить объект" и "Удалить объект" в окне сканирования особых примет.

Кнопка	Дублирующая клавиша	Назначение
	Esc	Пересканировать
	>>>Пробел Enter	Сканировать изображение
	F2	Увеличить изображение в два раза
	F3	Увеличить изображение в четыре раза
	F10	Вернуться в список запросов без сохранения
	F1	Справка
		Установить тип устройства "Черно-белый сканер" для текущего этапа сканирования. После смены устройства для текущего этапа необходимо запустить пересканирование.
		Установить тип устройства "Цветной сканер" для текущего этапа сканирования. После смены устройства для текущего этапа необходимо запустить пересканирование.
		Установить тип устройства "Черно-белая камера" для текущего этапа сканирования. После смены устройства для текущего этапа необходимо запустить пересканирование.
		Установить тип устройства "Цветная камера" для текущего этапа сканирования. После смены устройства для текущего этапа необходимо запустить пересканирование.
		Установить тип устройства "Черно-белый файл" для текущего этапа сканирования. После смены устройства для текущего этапа необходимо запустить пересканирование.
		Установить тип устройства "Цветной файл" для текущего этапа сканирования. После смены устройства для текущего этапа необходимо запустить пересканирование.
	Delete	Отметить рамку для отсутствующего изображения
	Insert	Отметить рамку для введения изображения с другого листа
	Ctrl+F2	Открыть окно настроек сканирования
	F7	Эквализовать изображение
	F11	Ручная настройка яркости и контраста
	F4	Автоматическая настройка яркости и контраста

Кадрирование фотоизображений

Выбор изображения производится рамками, размеры которых можно менять мышью или клавишами, как описано выше в разделе "Установка рамок при сканировании дактилокарт".

При вводе фотографий фас/профиль с планшетного сканера после предварительного сканирования появляются две рамки, позволяющие одновременно ограничить изображения лица фас и профиль.

Если необходимо ввести одну из фотографий фас/профиль с другого листа, следует отметить соответствующую рамку с помощью клавиши Insert или кнопки .

После предварительного сканирования из файла, с видео- или фотокамеры, рамка с изображением профиля автоматически отмечается для повторного сканирования. Она станет активной после основного сканирования фаса. Если в одном графическом файле сохранены два изображения (фас и профиль), то сделайте активной рамку профиля и нажмите на кнопку (клавишу Insert), после чего установите две рамки на соответствующие фрагменты изображений.

Особые приметы сканируются по одной - после предварительного сканирования появляется только одна рамка.

При изменении размера рамки для фотоизображений фас или профиль, ее ширина и высота всегда изменяются пропорционально. Отношение высоты рамки к ее ширине приблизительно равно 5:4.

Формат вводимых фотографий фас/профиль может быть от 2 x 1.6 см до формата A4. Формат вводимых фотографий особых примет может быть от 1 x 1 см до формата A4.

Обозначение рамок

Активная рамка окрашена в красный цвет. Рамки, отмечающие уже отсканированные кадры, окрашены в синий цвет.

Рамка для фото анфас обозначена буквой 'Ф' в правом нижнем углу. Рамка для фото в профиль обозначена буквой 'П'.

Рамки для особых примет нумеруются в порядке ввода изображений. Номер каждой рамки указан в ее левом верхнем углу.

Если в дактилокарте имеется лишь одна из фотографий - фас или профиль, то оператор должен отметить оставшуюся пустую рамку с помощью кнопки  или клавиши Delete.

Увеличение изображений на экране

Иногда бывает удобнее установить рамку на увеличенном изображении. Оператор может увеличить изображение на экране в 2 или в 4 раза. Для этого нужно, соответственно, нажать клавишу F2 или кнопку  и клавишу F3 или кнопку . Чтобы уменьшить изображение обратно, нужно повторно нажать ту же клавишу.

Увеличить или уменьшить изображение можно и другим способом. Поместите указатель мыши внутрь рамки. Указатель примет форму колечка ("лупы"). Чтобы увеличить изображение, нажмите левую кнопку мыши. Повторные нажатия кнопки циклически изменяют кратность увеличения: 1:1 -> 2:1 -> 4:1 -> 1:1. Нажатия правой кнопки уменьшают изображение так же в циклической последовательности.

Если увеличенное изображение не помещается в окно целиком, то его можно перемещать при помощи слайдеров. При этом границы выбранного изображения (рамка) перемещаются вместе со всей картинкой.

Вращение изображений

При необходимости оператор может повернуть полученное изображение. Нажатие комбинации клавиш Ctrl+R позволяет повернуть изображение на 90 градусов против часовой стрелки.

Пересканирование фотоизображения

Если по какой-то причине необходимо пересканировать фото, положите лист с изображением в сканер и нажмите клавишу Esc или кнопку на панели управления. Произойдет повторное предварительное сканирование.

Перед тем как пересканировать, можно с помощью кнопок   изменить устройство ввода и характер получаемого изображения (цветное или черно-белое).

Основное сканирование фотоизображений

Процесс основного сканирования сопровождается выводом на экран отдельного информационного окна с сообщением:

Идет сканирование... Нажмите [F10] для ВОЗВРАТА

В этом случае, нажав на кнопку "Нет", можно временно отказаться от основного сканирования и с помощью кнопок или сделать фото более контрастным.

Настройка яркости и контраста изображения

Для ручного регулирования яркости и контраста изображения нажмите клавишу F11 или кнопку . Появится окно "регулятора" яркости и контраста.

Для изменения значений яркости и контраста перемещайте крестик, расположенный в окне (для перемещения крестика используйте указатель мыши, стрелки на клавиатуре или слайдеры). Горизонтальное перемещение изменяет значения яркости, вертикальное - контраста.

Для работы в окне используйте кнопки:

•   (клавиша Пробел) - сохранить установленные значения и выйти из окна ручной настройки
• (клавиша Backspace) - закрыть окно настройки яркости/контраста без сохранения установленных значений
•   (клавиша "d") - установить значения яркости/контраста, заданные программой по умолчанию
•   (клавиша "i") - инвертировать изображение
•   (клавиша "a") - произвести автоматическую настройку яркости/контраста

Эквализация изображения

Дополнительная обработка изображения, называемая эквализацией, позволяет "выровнять" тона изображения и сделать хорошо различимыми его детали. Чтобы включить или выключить эквализацию изображения, нажмите клавишу F7 или кнопку . Эквализации подвергается только копия изображения, выведенная на экран. В любом случае в файл будет записано не эквализованное изображение.

Запись фотоизображений в файл

Фотографии особых примет могут сопровождаться текстовыми комментариями. Перед записью в файл каждого изображения особой приметы, на экране появляется окно с предложением ввести сопровождающий текст:

Сканирование следующего кадра

Если следующий кадр находится на другой странице, нажмите кнопку для предварительного сканирования следующего листа.

Завершение сканирования. Запись дактилокарты в файл

При этом система предложит сохранить все изображения, отсканированные с данной дактилокарты.

Если ответить "Продолжить", то дактилокарта, включающая все отсканированные изображения вместе с текстовыми данными, будет записана в файл, который автоматически поступит на дальнейшую обработку.

Если ответить "Выйти", то временный файл со всеми изображениями будет удален. Останется лишь запрос на сканирование.

После этого на экране снова окажется окно списка запросов.

При необходимости перехода к этапу кодирования отсканированной дактилокарты нажмите на кнопку , появляющуюся в окне сканирования последнего этапа. Окно сканирования закроется. Необходимо подождать, пока система выполнит автоматическую обработку отсканированной дактилокарты, после чего будет открыта программа кодирования. Отсканированная дактилокарта будет выделена в списке дактилокарт, подлежащих кодированию.

Замена или досканирование изображений бланков, лиц и контрольных оттисков

Дактилокарты, у которых в поле "Тип" указано значение "Досканир.", были отправлены из базы данных АДИС на замену или досканирование изображений лицевой и оборотной сторон бумажной дактилокарты, контрольных оттисков и фотоизображений лиц (фас и профиль). Полученные в результате досканирования изображения будут сохранены в составе хранящейся в базе данных дактилокарты. Если дактилокарта содержала какие-либо из досканируемых изображений, то старые изображения будут автоматически заменены новыми.

Прежде чем выполнять досканирование, откройте окно настроек и установите источник получения досканируемых изображений (см. выше п. "Опции и настройки сканирования дактилокарт").

Процесс получения изображений запускается после выбора дактилокарты, имеющей в поле "Тип" значение "Досканир.", нажатием на кнопку (клавишу Enter). Досканирование выполняется в следующей последовательности:

1. Сканирование контрольных оттисков
2. Сканирование изображений лицевой и оборотной сторон бумажной дактилокарты
3. Получение фотоизображений лица - фас и профиль.

Выполнение того или иного этапа будет пропущено, если в соответствующем поле окна настроек сканирования было установлено значение "Нет".

Последовательность действий по получению изображений каждого этапа ничем не отличается от процесса сканирования соответствующих изображений, описанного выше.

Подробно процедура досканирования дактилокарты и замены изображений приведена в приложении "Досканирование или замена изображений дактилокарты или следа".

Дополнительные возможности программы сканирования

Ввод изображений из файлов

Источником изображения для программы сканирования может быть графический файл BMP, TIFF или JPEG формата, содержащий соответствующие изображения (отпечатков пальцев, фотоизображения фас-профиль, особых примет или бланков). Процесс ввода изображений  из файлов аналогичен процессу сканирования, только в этом случае изображение читается не с планшетного сканера, а из указанного оператором файла.

В меню "Настройки" оператор предварительно должен указать, что изображение сканируется из файла. Тогда вместо окна сканирования откроется окно файл-менеджера со списком имеющихся графических файлов (работа в окне файл-менеджера подробно описана в разделе "Вспомогательные операции. Чтение и запись файлов").

Выберите нужный файл и нажмите кнопку "Продолжить". Откроется окно сканирования с изображением, прочитанным из указанного файла, и с установленными рамками.

Дальнейший процесс - от установки рамок до записи изображений - не отличается от работы с планшетным сканером.

Ввод фотоизображений с камеры

Программа ввода дактилокарт позволяет вводить в АДИС фотоизображения фас-профиль и особых примет с помощью теле-, видео- или цифровой фотокамеры. Если в настройках сканирования для какого-либо типа фотоизображений установлено устройство "Ч/б с камеры" или "Цветные с камеры", то перед съемкой соответствующего типа изображений появится окно выбора камеры.

В зависимости от выбранного типа камеры откроется окно видео- или фотосъемки. Выбранный тип камеры будет сохраняться как настройка для данного (следующего по порядку) типа изображения до тех пор, пока не будет закрыта программа сканирования.

Работа в окне цифровой фотосъемки подробно описана в главе "Вспомогательные операции. Фотосъемка цифровым фотоаппаратом" настоящего руководства. Работа в окне видеосъемки подробно описана в главе "Сканирование следов", пункт "Особенности ввода следов с помощью теле- или фотокамеры".

Дальнейший процесс - от установки рамок до записи изображений - не отличается от работы с планшетным сканером.

Сканирование в TIFF, JPEG или BMP файл

При необходимости отсканированное планшетным сканером изображение дактилокарты может быть записано в графический файл в формате TIFF, JPEG или BMP. При этом изображение не поступает в АДИС, а записывается в файл для использования в других приложениях или для пересылки по электронной почте. При сканировании в файл запрос на сканирование не используется, и полученный файл не содержит текстовых данных.

Записать в файл можно также изображение, полученное с помощью телекамеры или цифрового фотоаппарата, а также из графического файла. Для выбора источника получения изображения, которое следует сохранить в графический файл, откройте окно настроек и выберите соответствующее значение в поле "TIFF, JPEG".

Чтобы инициировать получение изображения из указанного в настройках источника для записи его в графический файл, нажмите в окне списка запросов кнопку . Откроется окно получения изображения, соответствующее выбранному источнику (сканирования, теле- или фотосъемки, выбора файла).

После получения изображения появится кадрирующая рамка. Ограничьте фрагмент, который следует записать в графический файл, и нажмите на кнопку . В открывшемся окне файл-менеджера укажите тип и имя сохраняемого файла.

Экспорт и импорт графических файлов

Если требуется перенести полученный сканированием графический файл с локального диска станции на внешний носитель, нажмите F11. Откроется окно программы обмена. Программа обмена позволяет смонтировать сменный внешний носитель и перенести на него требуемый файл (подробнее см. раздел "Вспомогательные операции. Обмен с внешними устройствами"). Такая операция называется экспортом графического файла.

При сканировании дактилокарт может возникнуть необходимость перенести графический файл с внешнего носителя на локальный диск станции. Эта операция называется импортом графического файла.Для импорта файла нажмите F12. Откроется окно программы обмена.
