Сканирование следов

Способы ввода следов в АДИС

В АДИС используются следующие способы ввода дактилоскопического изображения:

• сканирование изображения с бумаги или дактилопленки при помощи планшетного сканера;
• съемка изображения с бумаги или других предметов при помощи теле- или цифровой фотокамеры;
• ввод фрагмента изображения из графического (TIFF, JPEG или BMP) файла.

Указанные способы реализуются с помощью унифицированного программного обеспечения, и процедура ввода следа практически одинакова для всех этих способов. В сообщениях программы и в настоящем руководстве все три способа обобщенно именуются сканированием.

В данной главе описан процесс сканирования следов на примере сканирования при помощи планшетного сканера. В конце главы описаны особенности ввода следов с камеры или из графического файла.

Вход в программу

После того, как введены установочные данные карточки следов (см. раздел "Ввод текстовых данных следов"), оператор может отсканировать относящиеся к ней следы пальцев рук и ладоней.

Чтобы приступить к сканированию следов, необходимо нажать кнопку  на панели управления. На экране появится окно списка запросов.

Этапы сканирования карточки следов

Сканирование карточки следов осуществляется в следующей последовательности:

1. Сканирование изображений бланков (до 100 изображений)
2. Сканирование следа с карточки
3. Запись изображений вещественных доказательств, относящихся к данному следу

Далее будут повторяться п.п. 2-3 до тех пор, пока не будут отсканированы все следы, имеющиеся в карточке (программа позволяет вводить до 999 следов с одной карточки и до 100 особых примет к каждому следу).

Переход от одного этапа сканирования к другому осуществляется автоматически.

Перед началом каждого этапа появляется сообщение, содержащее название этапа сканирования и текстовые данные карточки следов.

Главное окно программы сканирования следов

В окне находится меню, инструментальная панель и список запросов на сканирование следов.

Список запросов представляет собой таблицу, в которой каждая строка соответствует запросу на сканирование одной карточки следов.

В столбцах таблицы отображена следующая информация:

• имя файла, в котором хранится запрос на сканирование
• номер карточки
• вид преступления
• тип запроса (в поле будет выводиться значение "Временный" для следов, предназначенных для временного хранения в базе данных)
• признак литерного запроса

Список запросов отсортирован по операторам, которыми они были созданы, а внутри каждой группы запросы отсортированы по номерам файлов. В самом начале группы оказываются литерные карточки. При этом группа запросов, сформированная данным оператором, находится в начале списка.

В длинном списке можно быстро найти нужный запрос, если набрать на клавиатуре первые несколько символов номера карточки. По мере набора символов селектор сам устанавливается на подходящий запрос. Набираемая комбинация символов отображается после надписи "Поиск:" в нижней части окна списка. Если набранная комбинация символов встречается несколько раз в списке, т.е. одинакова для нескольких элементов, то можно выбрать нужный элемент, нажав несколько раз клавишу '='.

Кнопки панели инструментов окна списка запросов позволяют выполнять следующие действия:

Кнопка	Дублирующая клавиша	Назначение
	F10	Завершить работу с программой сканирования
	Ctrl + R	Обновить список на экране
	Delete	Удалить запрос
	F3	Просмотреть текстовые данные карточки следов
	F4	Редактировать текстовые данные карточки следов
	Enter	Начать сканирование
	Ctrl+1	Установить для сканируемого следа тип "След пальца".
	Ctrl+2	Установить для сканируемого следа тип "След ладони".
	Ctrl+3	Определить тип следа как "Неопределенный".
	Ctrl+4	Установить в качестве устройства для получения изображения следов - планшетный сканер
	Ctrl+5	Установить в качестве устройства для получения изображения следов - телекамеру или цифровой фотоаппарат
	Ctrl+6	Установить в качестве устройства для получения изображения следов - графический (BMP, TIFF или JPEG) файл
	F2	Изменить настройки программы
	F8	Изменить список рассылки
		Сканировать изображение для записи в графический файл
	F1	Просмотреть справочную информацию о работе программы

Опции и настройки сканирования следов

Команда меню "Настройки" - "Настройки сканирования" или нажатие на кнопку открывает окно настроек, предназначенное для выбора типа объектов сканирования и источников получения изображений.

Поле "Тип" позволяет задать тип объекта сканирования: "След пальца", или "След ладони" или "Неопределенный". Установка типа следа также может быть выполнена включением соответствующей кнопки панели инструментов: , , . Если карточка содержит следы разных типов, то определите тип первого сканируемого следа. Изменение типа для следующего следа можно будет выполнить в процессе сканирования.

Поле "Режим сканирования" позволяет указать устройство ввода, с которого должно читаться изображение во время сканирования: "Сканер", "Файл", "Камера". Выбор устройства также может быть выполнен включением соответствующей кнопки панели инструментов: , , .

Поле "TIFF, JPEG" позволяет указать устройство ввода, с которого должно читаться изображение, предназначенное для записи в графический файл.

Поле "Фото вещдоков" позволяет указать тип устройства, с которого будут вводиться дополнительные изображения (до 100 фотоизображений): Ч/б со сканера, Цветные со сканера, Ч/б с камеры, Цветные с камеры, Ч/б из файла, Цветные из файла.

В поле "Изображения бланков" указывается тип устройства для ввода изображения всей  карточки следов (карточка может быть многостраничной и содержать до 999 следов).

>>>Возможные значения для поля "Область сканирования": B5 (182 x 257 мм), A4 (210 x 297 мм), Legal (8,5 x 14 дюймов), Letter (8,5 x 11 дюймов), FBI (8 x 8 дюймов), Максимальная, Задана пользователем. При значении "Максимальная" полностью сканируется вся область, доступная для данной модели сканера. Если в поле "Область сканирования" указать название одного из предлагаемых стандартных форматов бумаги, область сканирования автоматически будет ограничена до размеров листа соответствующего формата. Значение "Задана пользователем" предназначено для задания индивидуальных параметров области сканирования (эти параметры устанавливает администратор системы).

В поле "Разрешение сканирования" указывается разрешение, с которым будет отсканирован след (500 или 1000 точек на дюйм), в поле "Глубина изображения" - разрядность (8 или 16 бит на пиксель).

Указатель мыши

Для изменения цвета  и размера указателя мыши служит команда "Курсор мыши" в меню "Настройки":

Пункт "Цвет курсора" вызывает появление регулятора цвета:

Регулятор представляет собой вспомогательное окно с индикаторами цветовых компонент.

Три индикатора слева задают цвет "тела" указателя. Три индикатора справа задают цвет фона ("оболочки" указателя).  Смещение границы цвета вверх или вниз увеличивает или уменьшает долю соответствующего тона в цвете указателя и фона.

Кнопкой  можно запомнить сделанные изменения, кнопкой  - отказаться от них.

Пункт "Размер курсора" позволяет изменить размер указателя мыши.

Рассылка следов

Если конфигурацией данной станции АДИС предусмотрена передача "сырых", то есть необработанных следов в другие АДИС, то файлы, полученные при сканировании следов, автоматически направляются в один или несколько адресов, указанных в конфигурационных файлах.

Если необходимо изменить список адресов АДИС-получателей следов, нажмите кнопку  в окне списка запросов. Появится окно рассылки, содержащее список АДИС, в которые могут быть направлены следы. АДИС-получатели следов отмечены в списке желтым цветом. Пометка текущей записи устанавливается или отменяется клавишей Insert. Если установленный набор получателей отличается от списка, установленного программой по умолчанию, то окно рассылки будет автоматически открываться перед сканированием каждой новой карточки следов.

Сканирование  карточки следов

Если в настройках сканирования в поле "Изображения бланков" задано устройство ввода ("Сканер" или "Файл"), то после нажатия на кнопку  начнется этап сканирования бумажной карточки следов, именуемой в интерфейсе программы "бланком". Сканирование бланков осуществляется один раз (независимо от количества следов, имеющихся на карточке). Отсканированные изображения сохраняются и автоматически будут прикрепляться к каждому следу, сканируемому с этой карточки.

Перед началом этапа сканирования появится соответствующее сообщение.

При появлении сообщения о начале этапа сканирования бланков установите карточку следов в сканере и начните сканирование. На экран будет выведено отсканированое изображение. Поверх него откроется окно:

Убедитесь, что отсканировано нужное изображение, и нажмите на кнопку "Сохр.". Появится окно:

Если не все страницы карточки отсканированы, то установите нужную страницу в сканере и нажмите на кнопку "Продолжить".  Если все страницы отсканированы, то нажмите на кнопку "Выход". Программа перейдет к сканированию следов.

Предварительное сканирование следов

На этапе  предварительного сканирования оператор сканирует с карточки изображение одного или нескольких следов. Предварительное сканирование происходит с пониженным разрешением.

Цель этой операции - выбор фрагментов с "полезным" изображением, которые должны быть отсканированы с требуемым разрешением и записаны в файл для последующего кодирования и ввода в АДИС. Получив изображение следов на экране, оператор должен отметить границы изображений рамками и провести повторное (основное) сканирование выделенных фрагментов.

Карточка, содержащая сканируемый след, должна лежать в сканере изображением вниз (к стеклу), в соответствии с инструкцией по использованию сканера.

Если было выполнено сканирование бланков, то этап сканирования следов будет запущен автоматически. В противном случае, выбрав запрос и поместив карточку с изображением следа в сканер, нажмите клавишу Enter или кнопку , или дважды щелкните левой кнопкой мыши по выбранному запросу.

Появится окно предварительного сканирования. Линейка сканера придет в движение (возможна пауза в несколько секунд). Сканируемое изображение будет выводиться на экран по мере перемещения линейки. Когда нужное изображение появится на экране целиком, остановите предварительное сканирование, нажав клавишу Enter.

Окно предварительного сканирования следа

Окно предварительного сканирования содержит инструментальную панель и панель просмотра для вывода отсканированного изображения.

В заголовок панели просмотра выводится номер используемого запроса, тип следа (палец или ладонь) и порядковый номер следа в карточке.

Для работы в окне предварительного сканирования предназначены следующие кнопки панели инструментов:

Кнопка	Дублирующая клавиша	Назначение
	Esc	Повторить предварительное сканирование
	Пробел	Выполнить основное сканирование ограниченного рамкой фрагмента
	F2	Увеличить исходное изображение на экране вдвое
	F3	Увеличить исходное изображение на экране вчетверо
	F10	Вернуться в список запросов
	F1	Просмотреть справочную информацию о работе программыПомощь
	Insert	Установить/отменить допуски на положение системы координат
	F5	Указать тип следа - след пальца
	F5	Указать тип следа - след ладони
	F5	Указать тип следа - неопределенный след
	F6	Установить тип устройства "Сканер" для текущего этапа сканирования. После смены устройства необходимо запустить пересканирование.
	F6	Установить тип устройства "Камера" для текущего этапа сканирования. После смены устройства необходимо запустить пересканирование.
	F6	Установить тип устройства "Файл" для текущего этапа сканирования. После смены устройства необходимо запустить пересканирование.
	Ctrl+1	Установить масштаб сканируемого следа 1:1, если заведомо известно, что он был снят без изменения масштаба.
	F7	Включить/выключить эквализацию изображения
	F11	Выполнить ручную настройку яркости/контраста
	F4	Выполнить автоматическую настройку яркости/контраста по всему диапазону
	1	Выполнить настройку яркости/контраста по темной области гистограммы яркости
	2	Выполнить настройку яркости/контраста по серой области гистограммы яркости
	3	Выполнить настройку яркости/контраста по светлой области гистограммы яркости

Установка типа следа

При сканировании следа необходимо правильно указать, чем оставлен этот след - пальцем или ладонью. Карточка следов может включать следы обоих типов. Оператор имеет возможность исправить тип следа позднее, во время кодирования, но по возможности, следует определить тип следа еще при сканировании. Установите нужный тип следа, используя кнопки ,  ,  или клавишу F5.

Установка границ следа

По окончании предварительного сканирования на панели просмотра поверх отсканированного изображения появляется прямоугольная рамка. Рамка позволяет выделить прямоугольный фрагмент изображения, который следует записать в файл.

Для установки границ изображения следа необходимо выполнять следующие условия:

• В пределах рамки должно оказаться все полезное изображение, принадлежащее данному следу, включая участки с хорошо и плохо различимым дактилоскопическим узором. На участках с хорошо различимым узором эксперт может найти дактилоскопические признаки (или установить их отсутствие) - после ввода эти участки будут закодированы. Фрагменты плохо различимого изображения, по которым можно судить лишь о направлении потока  папиллярных линий, иногда помогают принять решение при визуальном сравнении двух изображений в рекомендательном списке.
• Между краем участка хорошо различимого узора и границей кадра должно оставаться расстояние не менее 5-10% от размера изображения. Это связано с ограничениями применения  инструментов кодирования вблизи границ кадра.
• Очевидное или предполагаемое место расположения центра дактилоскопического узора должно находиться в пределах рамки, даже если в этом месте нет полезного изображения. Это связано с необходимостью в процессе кодирования отметить на изображении область расположения начала координат.

Оператор АДИС должен выбрать кадр наименьшего размера, удовлетворяющий указанным условиям.

Установка системы координат

Кнопка  позволяет установить на след систему координат, обозначить допуск на положение начала координат и допуск на наклон "вертикальной" оси.  Для этого используются следующие манипуляции мышью или клавиатурой:

Если необходимо установить систему координат и допуски на положение центра и угол наклона системы координат, рекомендуется следующая последовательность действий:

1. Нажмите кнопку  (клавишу Insert). В центре рамки появится  изображение системы координат.
2. Установите начало координат в центр дактилоскопического узора или в место предполагаемого расположения центра отпечатка, если центральная часть следа отсутствует.
3. Поворачивая систему координат, направьте "вертикальную" ось вдоль предполагаемой оси пальца в сторону конца пальца. Изображение следа в результате сканирования будет переориентировано согласно установленному направлению "вертикальной" оси.
4. Увеличьте окружность синего цвета, обозначающую допуск на положение центра системы координат, настолько, чтобы все возможные положения начала координат оказались заведомо внутри нее.
5. Увеличьте угол, образуемый двумя лучами синего цвета, настолько, чтобы все возможные направления "вертикальной" оси координат лежали заведомо внутри этого угла.

Правила установки допусков подробно описаны в подразделе "Кодирование следов".

Настройка яркости и контраста изображения следа

При недостаточном качестве исходного изображения перед началом основного сканирования может появиться предупреждение:

Оно означает, что оператор должен улучшить изображение следа с использованием имеющихся в программе органов настройки. Для установки оптимальных параметров яркости и контраста изображения следа нажмите кнопку "Нет" и попробуйте оптимизировать изображение.

Оптимизация изображения

Для того, чтобы увеличить информативность изображения следа при просмотре, оператор должен постараться "улучшить" изображение во время предварительного сканирования следа. Для этой цели можно воспользоваться панелью настройки яркости и контраста, открываемой нажатием на кнопку  инструментальной панели, или использовать кнопки настройки по "светлой", "серой" и "темной" областям палитры.

В зависимости от плотности изображения, рекомендуются нижеприведенные способы "улучшения" его параметров.

Если след хорошо различим, имеет среднюю плотность и нормальный контраст, то рекомендуется автонастройка такого следа по всему диапазону. Для этого нажмите на кнопку  инструментальной панели.

Для  малоконтрастных следов используйте специальные кнопки настроек:

• - для темных следов (динамический диапазон таких изображений соответствует низким значениям яркости)
• - для серых следов (имеющих средние значения яркости динамического диапазона)
• - для бледных следов (имеющих высокие значения яркости динамического диапазона)

В результате правильно выбранной операции результирующее изображение займет весь или большую часть доступного динамического диапазона (то есть используемый динамический диапазон "растянется" до стандартной ширины).

Ниже описаны наиболее распространенные ошибки, допускаемые операторами при оптимизации сканируемого изображения следа:

• Игнорирование предупреждения программы сканирования
• Автоматическая настройка без предварительного кадрирования
• Использование авторегулировки вместо спецнастроек
• Неоправданное включение в кадр "полей" изображения
• Излишний размер включаемых в кадр "полей" изображения
• Указание типа "след пальца" для следа ладони (ошибка в определении типа следа - ладонь или палец - тоже может снизить качество записываемого в базу данных изображения)

Если игнорировать предупреждение программы о неоптимальных параметрах яркости/контраста изображения и продолжить сканирование, то изображение следа будет отсканировано и записано в файл "как есть", с не самым лучшим качеством. Это может затруднить последующее кодирование следа и просмотр рекомендательных списков.

Автонастройки всех видов используют при анализе динамического диапазона не все изображение, а лишь его часть, ограниченную кадрирующей рамкой. Преобразованию подвергается все изображение, но параметры преобразования выбираются оптимальными для фрагмента в рамке.

Если автоматическая настройка была произведена до установки рамки или с неправильно установленной рамкой, то автонастройка пройдет на основе параметров случайного фрагмента, попавшего в рамку, и не даст ожидаемого результата. Поэтому выполните сначала выбор кадра, а лишь затем нажимайте на кнопки спецнастроек или авторегулировки.

Авторегулировка (автонастройка по всему динамическому диапазону) дает положительный эффект только для следов средней плотности и нормального контраста. При использовании ее для малоконтрастных следов и следов с "полями" результат обработки будет не оптимален и даже может оказаться хуже исходного. Поэтому для малоконтрастных следов и следов с "полями" используйте соответствующую случаю специальную автонастройку.

Во многих случаях предназначенный для сканирования "след" представляет собой дактилопленку или фотографию с дактилоскопическим изображением, наклеенную на карточку. Если область динамического диапазона изображения заметно отличается от яркости изображения карточки, то попадание в кадр участков карточки (полей) нежелательно, поскольку затруднит автоматическую оптимизацию изображения.

Для правильной установки рамки выполните следующую последовательность действий:

1. Перед кадрированием включите эквализацию изображения, чтобы границы дактилоскопического узора были лучше видны.
2. При возможности установите границы записываемого кадра так, чтобы они прошли по фотографии следа, а не по карточке.
3. После кадрирования выключите эквализацию, чтобы визуально оценить эффект последующей оптимизации изображения.

Некоторые обстоятельства могут вынудить оператора включить в кадр фрагменты карточки:

• наклон осей следа;
• непрямоугольная форма фотографии;
• фотография обрезана по самое изображение следа.

Если включение полей неизбежно, постарайтесь уменьшить их, насколько возможно. Затем сделайте соответствующую следу автонастройку. Правильно выбранная автонастройка исключит или уменьшит влияние полей.

Другой способ устранить влияние полей состоит в следующем:

1. Уменьшите кадрирующую рамку настолько, чтобы она включала максимум полезного изображения, но при этом нисколько не захватывала поля. Скорее всего, для этого придется оставить вне границ кадра часть полезного изображения.
2. Проведите соответствующую случаю настройку изображения.
3. Теперь установите рамку так, чтобы она включала весь след, все полезное изображение.
4. Выполните основное сканирование.

В процессе сканирования оператор указывает тип следа для каждого сканируемого изображения, за исключением спорных случаев. Оператор кодирования также исследует каждое изображение с целью определить принадлежность следа ладони или пальцу. Дублирование этой операции связано с тем, чтобы в одних спорных случаях проще определить тип следа по карточке следов, а в других - по увеличенному и улучшенному изображению на мониторе. Если оператор кодирования не согласен с типом следа, установленным оператором сканирования, он указывает правильный, по его мнению, тип следа.

Изображения следов ладоней и следов пальцев по-разному обрабатываются программой сканирования. В программе кодирования изменение типа со "след ладони" на "след пальца" происходит без потерь качества изображения. При изменении  типа  со "след пальца" на "след ладони" такие потери возможны. Поэтому, не указывайте тип следа при сканировании в спорном случае, а предоставьте этот выбор оператору кодирования.

Основное сканирование следа

После установки рамки и оптимизации изображения следа необходимо запустить основное сканирование. Для этого нажмите на кнопку  (клавишу Пробел). Произойдет сканирование отмеченной области теперь уже с необходимым (повышенным) разрешением. Откроется окно основного сканирования.

Окно основного сканирования

На панель просмотра окна основного сканирования выводится выбранный фрагмент изображения (след, как он будет записан в базу данных). На изображение будет наложена "гребенка" для установки масштаба следа.

Кнопки панели инструментов окна основного сканирования позволяют выполнять следующие действия:

Кнопка	Дублирующая клавиша	Функция
	Пробел	Записать след и перейти к сканированию вещественных доказательств или следующего следа
	Ctrl+G	Перейти на этап кодирования отсканированного следа
	Ctrl+1	Установить масштаб сканируемого следа 1:1, если заведомо известно, что он был снят без изменения масштаба.
	F12	Изменить номер следа в карточке
	F10	Вернуться в окно предварительного сканирования без записи следа
	F3	Включить/исключить последующий этап фотосъемки особых примет
	F9	Напечатать след
	F2	Открыть окно настроек печати
	Ctrl+S	Показать изображение в реальном размере. Используется для удобства просмотра, не влияет на результат сканирования.
	F5	Отобразить изображение зеркально. В файл будет сохранено преобразованное изображение
	F6	Преобразовать исходное изображение в негативное. В файл будет сохранено преобразованное изображение.
	F7	Включить/выключить эквализацию изображения. Используется для удобства просмотра изображения, не влияет на результат сканирования.
	F11	Открыть окно ручной настройки  яркости и контраста изображения
	F4	Выполнить автоматическую настройкуяркости и контраста изображения
	F1	Просмотреть справочную информацию о работе программы.

Установка масштаба следа

Изображение следа, предназначенное для ввода в АДИС, может иметь масштаб 1:1, если след вводится с дактилопленки или непосредственно с предмета, на котором он обнаружен. Но часто изображение имеет другой масштаб, точное значение которого, как правило, не известно. Наиболее распространенный носитель исходного изображения - увеличенные фотоснимки следа.

Если исходное изображение имеет иной масштаб, то при записи изображение автоматически приводится к некоему  стандартному масштабу путем  программного преобразования  разрешения растра.

Коэффициент увеличения или уменьшения изображения определяется размером специальной масштабной "гребенки". Гребенка появляется на экране поверх отсканированного кадра и может быть передвинута, повернута или растянута путем манипуляций с мышью. Первоначальная длина гребенки соответствует масштабу 1:1.

Для установки гребенки:

• Выберите на изображении участок следа с наиболее равномерным следованием папиллярных линий.
• Поставьте указатель мыши на один из гребней папиллярных линий и нажмите левую кнопку. Гребенка переместится в точку, где находился указатель, а указатель "перепрыгнет" на другой конец гребенки.
• Установите гребенку поперек потока папиллярных линий так, чтобы каждая риска встала на свой гребень. Снова нажмите и отпустите левую кнопку.

В зависимости от того, растянул оператор гребенку или сжал, разрешение растра, соответственно, уменьшится или увеличится. При минимальном размере гребенки разрешение растра будет максимальным. Наибольшим будет и размер изображения данного следа в окне программы просмотра БД.

Для лучшей видимости папиллярных линий при установке масштабной гребенки можно использовать эквализацию изображения.

Если заведомо известно, что исходное изображение следа в масштабе 1:1 - нажмите кнопку . Гребенка станет "жесткой" (перестанет растягиваться).

Если на след при съемке была наложена  линейка, то установку масштаба можно выполнить с помощью мерного отрезка.

Для установки масштаба по линейке предназначена кнопка (Ctrl+R) панели инструментов окна предварительного сканирования, которую устанавливает администратор системы. Если кнопка  включена, то на этапе основного сканирования вместо масштабной "гребенки" на изображение будет установлен мерный отрезок, не имеющий делений.

Мерный отрезок следует установить на изображение линейки, совместив начало и конец отрезка с начальным и конечным делениями линейки.

После установки отрезка нажмите на кнопку  (комбинацию клавиш Ctrl+L) и установите единицу измерения и длину отрезка в открывшемся окне:

Нумерация следов

Карточка следов может состоять из нескольких листов. Можно ввести до 999 следов для одной карточки, поэтому система автоматически нумерует следы в карточке в порядке их сканирования (порядок сканирования нескольких следов с одной карточки описан ниже в п. "Сканирование нескольких следов с одной карточки").

Оператор может изменить номер следа, нажав кнопку , либо клавишу F12 на клавиатуре. В появившемся окне выводится значение номера следа, которое при необходимости можно изменить.

Следует избегать присвоения одного и того же номера двум и более следам, отсканированным с одной карточки. Такая оплошность приведет к появлению нескольких следов под одинаковым номером сначала в списке следов для кодирования, а затем в базе данных АДИС. На работе АДИС это не скажется, поскольку следы запишутся в файлы с разными именами, но затруднит работу операторов с базой данных.

Чтобы избежать ошибок, пронумеруйте следы на карточке еще до начала сканирования.

Зеркальное или негативное изображения

Если исходное изображение негативное или зеркальное, то перед записью в файл его необходимо преобразовать к нормальному виду.

Для этого нажатием соответствующей кнопки установите нужный режим преобразования. Какой режим установлен в текущий момент, можно определить по подсвеченной кнопке или по подсказке, выводимой для этой кнопки. По умолчанию, изображение считается прямым позитивным.

Нажмите кнопку  для зеркального изображения.

Нажмите кнопку  для негативного изображения.

Печать следа

Если есть необходимость напечатать след, нажмите кнопку  или клавишу F9. Откроется окно предпросмотра, содержащее изображение следа и его текстовые данные (подробно о печати в АДИС см. раздел "Вспомогательные операции общего назначения. Печать из программ АДИС").

Запись изображения

После того, как оператор определил масштаб следа и указал тип и номер следа, он должен сохранить изображение. Для этого нужно нажать клавишу Пробел или кнопку на панели инструментов.

При недостаточном качестве сохраняемого изображения, перед записью может появиться предупреждение о неоптимальности параметров изображения. Оператор может отменить запись, чтобы настроить яркость и контраст (см.  п. "Настройка яркости и контраста изображения следа").

Если необходимо перейти к кодированию следа, то нажмите на кнопку . Окно сканирования закроется. Откроется окно кодирования, содержащее отсканированный след. При этом карточка следов останется в списке запросов на сканирование.

Сканирование вещественных доказательств

Если в настройках сканирования указан источник получения изображений вещественных доказательств, то после сканирования каждого следа будет появляться сообщение о начале соответствующего этапа сканирования.

Для того чтобы отказаться от этапа сканирования вещественных доказательств, выключите кнопку в окне основного сканирования следа.

Последовательность действий при сканировании вещественных доказательств схожа с процедурой сканирования следа:

1. После сообщения о начале этапа сканирования вещдоков установите лист с подлежащими сканированию изображениями в сканере. Будет осуществлено предварительное сканирование листа с пониженным разрешением.
2. Установите рамку на сканируемое вещественное доказательство и установите оптимальные значения яркости/контраста.
3. Нажмите на кнопку . Произойдет сканирование выделенного фрагмента.
4. Введите комментарий к отсканированному изображению в открывшемся окне.



После ввода комментария откроется окно предварительного сканирования. Рамка отсканированного изображения будет зафиксирована и пронумерована. Поверх нее будет располагаться рамка для сканирования следующего вещдока.

Если следующее изображение располагается на этом же листе, установите на него рамку. Если оно располагается на другом листе, то установите лист со следующим изображением в сканере и нажмите на кнопку (комбинацию клавиш Ctrl+R).

В процессе сканирования можно изменить источник ввода вещественных доказательств. Для этого нажмите на одну из кнопок  и произведите пересканирование.

Программа позволяет ввести до 100 вещественных доказательств к одному следу.

Когда все вещдоки будут отсканированы, нажмите на кнопку  (клавишу F5). Сканирование вещдоков прекратится. Программа перейдет к сканированию следующего следа.

Сканирование нескольких следов с одной карточки

При переходе к сканированию каждого следующего следа программа автоматически открывает окно предварительного сканирования предыдущего следа.  При этом отсканированный след будет выделен неподвижной синей рамкой. В углу рамки указан номер следа. Красная рамка активна. Она предназначена для установки на следующий след.

В случае, когда подлежащий сканированию след находится на том же листе, достаточно установить на него рамку и произвести основное сканирование.

Если следующий след находится на другом листе, установите новый лист в сканере и запустите пересканирование, нажав на кнопку .

Завершение сканирования следов

Когда работа с карточкой закончена, нажмите клавишу F10 или кнопку . Система предложит удалить запрос на сканирование или оставить его для дальнейшей работы.

Если отсканированы все следы, то нажмите на кнопку "Да". Запрос будет удален из списка.

Если требуется продолжить сканирование следов для текущего запроса позднее, то нажмите на кнопку "Нет". В этом случае при последующем сканировании запроса этап сканирования бланков будет пропущен (к вновь сканируемым следам будет добавляться отсканированный ранее бланк). Также следует учесть, что программа начнет нумеровать следы с числа "1", поэтому необходимо будет изменить номер следа, чтобы избежать двойной нумерации.

Особенности ввода следов с помощью теле- или фотокамеры

Программа позволяет вводить в АДИС следы, отснятые цифровой фотокамерой при осмотре места происшествия. Для ввода изображений следов непосредственно с предметов, на которых они оставлены, могут использоваться телекамеры.

Удобство ввода изображений следов с помощью телекамеры заключается в дополнительных возможностях управления условиями съемки, прежде всего экспозицией (режим усиления).

Для включения режима ввода с помощью телекамеры или цифровой фотокамеры в настройках сканирования в поле "Режим сканирования" необходимо выбрать устройство ввода "Видеокамера" или нажать кнопку .

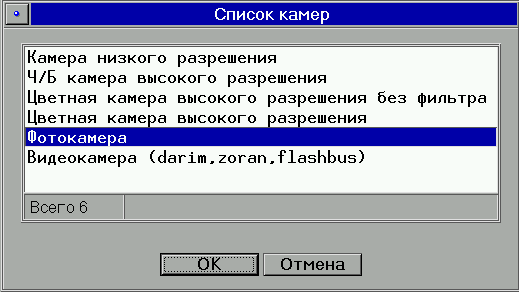

После выбора запроса на сканирование откроется окно выбора типа камеры.

Выбранный тип камеры будет сохраняться как настройка для данного (следующего по порядку) типа изображения до тех пор, пока не будет закрыта программа сканирования.

Съемка цифровым фотоаппаратом ("Фотокамера") предусматривает режим непосредственной съемки изображения или режим загрузки фотоизображений из флеш-памяти фотокамеры. Процесс работы с фотокамерой описан в разделе "Вспомогательные операции общего назначения. Фотосъемка цифровым фотоаппаратом".

Если съемка следов будет производиться телекамерой , то при выборе соответствующего устройства (например, "Цветная камера высокого разрешения" для телекамеры TVC-9 в цветном варианте исполнения) откроется окно видеосъемки.  Окно видеосъемки служит для настройки видеоизображения и захвата кадра (собственно, съемки).

Работа в окне видеосъемки осуществляется с помощью кнопок панели инструментов.

Кнопка	Дублирующая  клавиша	Назначение
	F7	Выбрать видеоканал
	Пробел	Зафиксировать изображение с камеры (произвести съемку)
	F4	Установить оптимальные параметры яркости и контраста следа
	F3	Включить режим усиления изображения
	F2	Повернуть изображение на 90 градусов против часовой стрелки (только для ч/б изображений)
	F10	Вернуться в список запросов
	F1	Справка

Установите след таким образом, чтобы полезное изображение отобразилось в объективе камеры наиболее полно.

Для настройки изображения используйте кнопку , последовательное нажатие на которую позволяет выбрать видеоканал. Для настройки оптимальных значений яркости и контраста изображения нажмите кнопку  или произведите ручную настройку с помощью ползунковых регуляторов.

Нажатие на кнопку  включает режим усиления получаемого изображения. Усиление осуществляется путем накапливания сигнала, поступающего в объектив телекамеры,  вплоть до сотен кадров. Этот режим дает возможность улучшить качество снимаемого изображения при недостаточном освещении. Режим усиления действует только для черно-белых изображений и выключается при нажатии на любую кнопку панели инструментов.

После того, как в окне видеосъемки будет получено изображение следа желаемого качества, нажмите кнопку . Окно видеосъемки закроется, откроется окно предварительного сканирования. Дальнейшие действия по сканированию следа подробно описаны выше.

Качество изображения, получаемого с помощью телекамеры

Применительно к изображению следа, хранящемуся в АДИС, термин "качество" обозначает достоверность воспроизведения оригинального изображения.

Задача эксперта, изымающего с места преступления след пальца или ладони, состоит в том, чтобы получить наиболее информативное изображение. Полезная информация, содержащаяся в следе, это, прежде всего, информация о наличии и взаимном расположении дактилоскопических признаков. Весьма важно не растерять эту информацию при последующих преобразованиях изображения. Особенно это касается "трудных" следов, на которых дактилоскопический узор плохо различим и количество отобразившихся признаков не велико.

Использование при вводе трудно различимых изображений следов телекамеры TVC-9 является предпочтительным, так как позволяет увеличить характеристику сигнал шум при включенном режиме "Усиление".

Плохое качество изображения следа в АДИС приводит к двум нежелательным последствиям:

• недостаточно полное описание узора вследствие неуверенности эксперта в некоторых признаках и возможные ошибки кодирования;
• затрудненное визуальное сравнение следа с другими объектами при просмотре рекомендательного списка.

• программное преобразование растра (увеличение или уменьшение разрешения);
• недостаточный динамический диапазон яркостей изображения.

Чтобы при вводе следа в АДИС получить изображение наилучшего качества, оператор должен верно выбрать  масштаб изображения и границы кадра, чтобы избежать преобразования растра, а также подобрать динамический диапазон изображения таким образом, чтобы яркость и контраст изображения были наилучшими.

Выбор фрагмента с полезным изображением

Камера TVC-9 позволяет снять прямоугольное изображение размером 1392 на 1040 элементов. Как правило, только часть этого прямоугольника будет занята полезным изображением.

Полезное изображение следа условно делится на две части:

• Участки с хорошо различимым дактилоскопическим узором. На этих участках эксперт может найти дактилоскопические признаки (или установить их отсутствие). После ввода эти участки будут закодированы.
• Участки плохо различимого изображения, где папиллярные линии данного следа различимы настолько, что можно судить о направлении потока линий. Такие фрагменты иногда помогают принять решение при визуальном сравнении двух изображений в рекомендательном списке.

Желательно, чтобы полезное изображение составляло наибольшую часть вводимого в АДИС изображения. Это достигается правильным выбором границ кадра.

Оператор должен выбрать кадр, содержащий изображение единственного следа. Присутствие в кадре фрагментов других следов допустимо, но закодирован будет только один след из каждого кадра.

Правила выбора границ кадра описаны в п. "Установка границ следа".

Масштаб следа, полученного с помощью телекамеры

Снятое камерой изображение представляет собой точечный растр с разрешением, равным размерам ПЗС-матрицы камеры (например, 1392х1040 точек). Как правило, оператор использует снятое изображение не целиком, а выбирает из него фрагмент меньшего размера.

Если  исходное изображение следа имеет масштаб 1:1, то оно будет записано в БД "как есть", без преобразования растра (при условии, что не превышено максимальное разрешение). В этом случае каждый элемент (точка)записанного изображения соответствует одному элементу ПЗС-матрицы.

При ином масштабе исходного изображения, программа приведет масштаб изображения к стандартной величине, изменив разрешение растра. В данном случае происходит потеря некоторой части информации, что ухудшает качество изображения. При вводе следов хорошего или среднего качества эти потери незначительны, и ими можно пренебречь.

В случае необходимости ввести в АДИС изображение следа очень плохого качества, трудноразличимое из-за загрязнений или длительного эрозионного воздействия среды, пренебрегать потерями качества, связанными с преобразованием растра из-за масштабного фактора, не следует. Такой след следует ввести в масштабе 1:1.

Чтобы ввести след с телекамеры в масштабе 1:1, используются два способа:

• Способ Прокруста - применяется, когда отклонение масштаба невелико (скажем, в пределах 20%, что соответствует ошибке на одно деление на масштабной гребенке). В этом случае на этапе основного сканирования при установке масштабной гребенки стоит поискать на следе участок узора с более подходящим (плотным или редким) расположением линий. Если таковой найдется, данный след с допустимой погрешностью может считаться следом в масштабе 1:1. При этом оператор может перемещать гребенку, но не должен изменять ее длину. Фиксирование гребенки осуществляется нажатием на кнопку в окне основного сканирования (подробно описание установки гребенки см. выше в п. "Установка масштаба").
• Универсальный способ - осуществляется путем подбора расстояния от камеры до следа. Телекамера на штативе позволяет компенсировать масштаб исходного изображения. Если на изображении следа гребни расположены реже, чем деления масштабной гребенки, то след снят слишком крупно. Следует несколько удалить камеру от следа (поднять камеру на штативе) и повторить съемку. Если гребни на изображении чаще, чем на гребенке, то след снят слишком мелко. Следует приблизить камеру к следу (опустить на штативе) и повторить съемку. После этого нужно заново настроить резкость и повторить сканирование. При некотором навыке для подбора нужного масштаба достаточно двух-трех попыток. После подбора масштаба оператор фиксирует гребенку кнопкой и записывает выбранный фрагмент изображения.

Особенности ввода следов из графических файлов

Источником изображения для программы сканирования может быть не только физическое устройство ввода, такое как камера или планшетный сканер, но и графический файл BMP, TIFF или JPEG формата, содержащий изображение одного или нескольких следов.

Для ввода следа из файла следует в настройках сканирования в поле "Режим сканирования" указать значение "файл" или переключить тип устройства ввода клавишей . Тогда в начале предварительного сканирования на экране появится окно файл-менеджера со списком имеющихся графических файлов:

Выберите нужный файл и нажмите кнопку "Продолжить". Появится окно предварительного сканирования с изображением, прочитанным из указанного файла.

Дальнейший процесс не отличается от работы с планшетным сканером.

Дополнительные возможности программы сканирования

Сканирование в BMP, TIFF или JPEG файл

При необходимости отсканированное планшетным сканером изображение следа или иного объекта может быть записано в графический файл в формате BMP, TIFF или JPEG. При этом изображение не поступает в АДИС, а записывается в файл для использования в других приложениях или для пересылки по электронной почте. При "сканировании в файл" не используется запрос на сканирование, и полученный файл не содержит текстовых данных.

Записать в файл можно также изображение, полученное с помощью телекамеры или цифрового фотоаппарата, а также из графического файла. Для выбора источника получения изображения, которое следует сохранить в графический файл, откройте окно настроек и выберите соответствующее значение в поле "TIFF, JPEG".

Чтобы инициировать получение изображения из указанного в настройках источника для записи его в графический файл, нажмите в окне списка запросов кнопку . Откроется окно получения изображения, соответствующее выбранному источнику (сканирования, теле- или фотосъемки, выбора файла).

После получения изображения появится кадрирующая рамка. Ограничьте фрагмент, который следует записать в графический файл, и нажмите на кнопку . В открывшемся окне файл-менеджера укажите тип и имя сохраняемого файла.

Экспорт и импорт графических файлов

Если требуется перенести полученный сканированием графический файл с локального диска станции на внешний носитель, нажмите F11. Откроется окно программы обмена. Программа обмена позволяет смонтировать сменный внешний носитель и перенести на него требуемый файл. Такая операция называется экспортом графического файла.

При сканировании следов может возникнуть необходимость перенести графический файл с внешнего носителя на локальный диск станции. Эта операция называется импортом графического файла.

Для импорта файла нажмите F12. Откроется окно программы обмена (подробнее см. раздел "Вспомогательные операции. Обмен с внешними устройствами").
